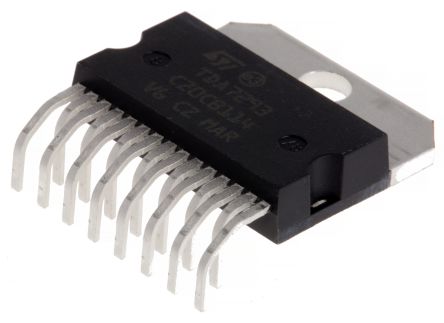

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 15MULTIWATT H |
| 功能 | Speaker |
| 放大器类型 | Class-AB |
| 输出信号类型 | Single |
| 输出类型 | 1-Channel Mono |
| 安装 | Through Hole |
| 典型电压增益 | 80 dB |
| 总谐波失真噪声 | 0.005@8Ohm@5W % |
| 最小双电源电压 | ±12 V |
| 工作温度 | 0 to 70 °C |
| 最大输入偏置电流 | 1@±40V uA |
| 典型PSRR | 75 dB |
| 最大输入失调电压 | 10@±40V mV |
| 最大双电源电压 | ±50 V |
| 标准包装 | Rail / Tube |
| Typical Output Power x Channels @ Load | 100x1@4Ohm |
| 轨至轨 | No |
| 最大输出电流 | 10000 |
| 最大功率耗散 | 50000 |
| 最大双电源电压 | ±50 |
| 最大输入偏置电流 | 1@±40V |
| 欧盟RoHS指令 | Compliant |
| 电源类型 | Dual |
| 最低工作温度 | 0 |
| 供应商封装形式 | MULTIWATT H |
| 标准包装名称 | MULTIWATT H |
| 最高工作温度 | 70 |
| 最小双电源电压 | ±12 |
| 典型双电源电压 | ±15|±18|±24|±28 |
| 输入信号类型 | Single |
| 引脚数 | 15 |
| 最大输入失调电压 | 10@±40V |
| 封装 | Tube |
| 典型PSRR | 75 |
| 铅形状 | Formed |
| 产品特点 | Depop, Differential Inputs, Mute, Short-Circuit and Thermal Protection, Standby |
| 安装类型 | Through Hole |
| 供应商设备封装 | 15-Multiwatt |
| 最大输出功率x路数负载 | 100W x 1 @ 4 Ohm |
| 封装/外壳 | Multiwatt-15 (Horizontal, Bent and Staggered Leads) |
| 电压 - 电源 | ±12 V ~ 50 V |
| 类型 | Class AB |
| RoHS指令 | Lead free / RoHS Compliant |
| 电源类型 | Dual |
| 工厂包装数量 | 25 |
| 双电源电压 | +/- 15 V, +/- 18 V, +/- 24 V, +/- 28 V |
| 可用增益调整 | 80 dB |
| 工作电源电压 | 60 V |
| 安装风格 | Through Hole |
| 产品 | Class-AB |
| 产品种类 | Audio Amplifiers |
| 总谐波失真加噪声 | 0.005 % |
| 最高工作温度 | + 70 C |
| 输出功率 | 100 W |
| RoHS | RoHS Compliant |
| 最大功率耗散 | 50000 mW |
| 音频负载电阻 | 8 Ohms |
| 输入失调电压 | 10 mV |
| 最低工作温度 | 0 C |
| 功率耗散 | 50 W |
| 工作温度范围 | 0C to 70C |
| 操作等级 | Class-AB |
| 输出功率（典型值） | 100x1 W |
| 包装类型 | MULTIWATT H |
| 音频放大器功能 | Speaker |
| 电源抑制比 | 75 dB |
| 总谐波失真 | 0.005 |
| 工作温度分类 | Commercial |
| Dual Supply Voltage (Typ) | �15/�18/�24/�28 V |
| 输入偏置电流 | 1000 nA |
| 电源要求 | Dual |
| 音频放大器输出配置 | 1-Channel Mono |
| Dual Supply Voltage (Min) | �12 V |
| 铁/铁I / O类型 | No |
| 弧度硬化 | No |
| 单电源电压（最小值） | Not Required V |
| 单电源电压（最大值） | Not Required V |
| 单电源电压（典型值） | Not Required V |
| Dual Supply Voltage (Max) | �50 V |
| Amplifier Class | :AB |
| No. of Channels | :1 |
| Supply Voltage Range | :± 12V to ± 50V |
| Amplifier Case Style | :Multiwatt |
| No. of Pins | :15 |
| 负载阻抗 | :8ohm |
| Operating Temperature Min | :0°C |
| Operating Temperature Max | :70°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :7293 |
| 工作温度范围 | :0°C to +70°C |
| Output Power (Pout) | :100W |
| THD + N | :0.005% @ 5W, 8ohm, VS=± 40V |
| Weight (kg) | 0.001 |
| Tariff No. | 85423990 |
