stmicroelectronics

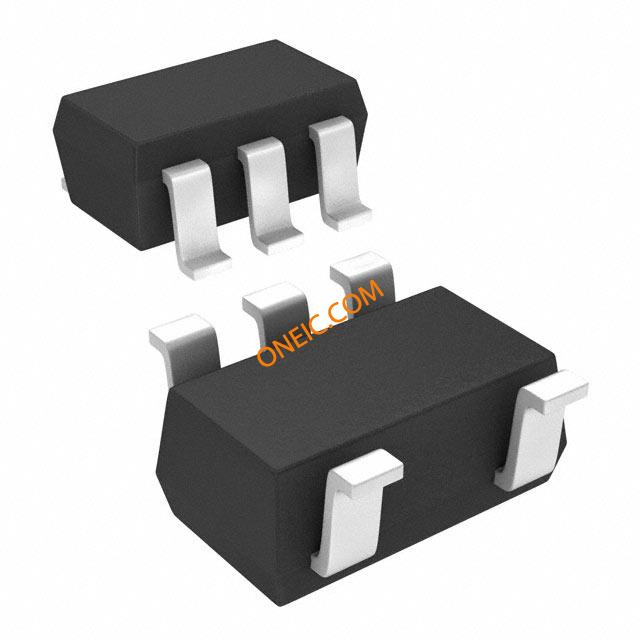

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 5SOT-23 |
| 逻辑功能 | XOR |
| 每个元件的选择输入数 | 0 |
| 最低工作电源电压 | 2 V |
| 最大工作电源电压 | 5.5 V |
| 最大传播延迟时间@最大CL | 10.5@3.3V|7.5@5V ns |
| 工作温度 | -55 to 125 °C |
| 标准包装 | Cut Tape |
| Typical Operating Supply Voltage | 2.5|3.3|5 |
| 标准包装名称 | SOT-23 |
| 加工技术 | CMOS |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 125 |
| Maximum Quiescent Current | 1 |
| 元素输入 | 2-IN |
| 最大低电平输出电流 | 8 |
| 逻辑系列 | VHC |
| 元素输出数 | 1 |
| 封装 | Tape and Reel |
| 最大高电平输出电流 | -8 |
| 供应商封装形式 | SOT-23 |
| 最大工作电源电压 | 5.5 |
| 最低工作温度 | -55 |
| 铅形状 | Gull-wing |
| 最低工作电源电压 | 2 |
| 引脚数 | 5 |
| 每个芯片的元件数 | 1 |
| 单位包 | 3000 |
| 最小起订量 | 15000 |
| 输入数 | 2 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 8mA, 8mA |
| 逻辑类型 | XOR (Exclusive OR) |
| 电流 - 静态（最大） | 1µA |
| 供应商设备封装 | SOT-23-5 |
| 电压 - 电源 | 2 V ~ 5.5 V |
| 最大传递延迟@ V ，最大CL | 7.5ns @ 5V, 50pF |
| 逻辑电平 - 高 | 1.5V |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.5V |
| 电路数 | 1 |
| 其他名称 | 497-1278-2 |
| 封装/外壳 | SC-74A, SOT-753 |
| RoHS指令 | Lead free / RoHS Compliant |
| 技术 | CMOS |
| 逻辑功能 | XOR |
| 安装 | Surface Mount |
| 工作温度范围 | -55C to 125C |
| 包装类型 | SOT-23 |
| 静态电流 | 1 uA |
| 传播延迟时间 | 10 ns |
| 元件数 | 1 |
| 高电平输出电流 | -8 mA |
| 工作温度分类 | Military |
| 输出数 | 1 |
| 低电平输出电流 | 8 mA |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 2.5/3.3/5 V |
| 工作电源电压（最小值） | 2 V |
| 工作电源电压（最大值） | 5.5 V |
| 输出电流 | :8mA |
| No. of Inputs | :2 |
| Supply Voltage Min | :2V |
| Supply Voltage Max | :5.5V |
| Logic Case Style | :SOT-23 |
| No. of Pins | :5 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :74 |
| Logic IC Base Number | :74186 |
| Logic IC Family | :V |
| Logic IC Function | :Advanced High Speed Single Exclusive OR Gate |
| 工作温度范围 | :-55°C to +125°C |
| Supply Voltage Range | :2V to 5.5V |
| 端接类型 | :SMD |
| Weight (kg) | 0.000016 |
| Tariff No. | 85423990 |
| 案例 | SOT23-5 |
| Gate type | EX-OR |
| Integrated circuit type | digital |
| Gross weight | 0 mg |
| 系列 | V1G |
| Collective package [pcs] | 10 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
