Aim-TTi

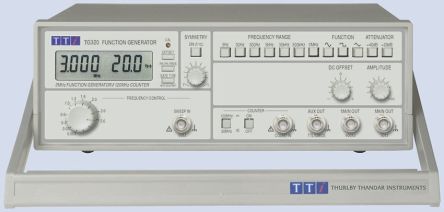

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 衰减 | 0 dB, -20 dB, -40 dB, -60 dB |
| 校准 | RSCAL |
| CMOS Output Level | 0 → 5V |
| 数字振幅和偏移 | Yes |
| 数字频率 | Yes |
| 外形尺寸 | 235 x 260 x 88mm |
| 身高 | 88mm |
| 输入阻抗 | 10 kΩ |
| 长度 | 235mm |
| 最大频率范围正弦波 | 3MHz |
| 最大频率范围方波脉冲和任意波形 | 3MHz |
| 最大频率范围三角/锯 | 3MHz |
| 最高工作温度 | +40°C |
| 最小频率范围正弦波 | 0.03Hz |
| Minimum Frequency Range Square Pulse and Arbitrary Waveform | 0.03 Hz |
| 最小频率范围三角/锯 | 0.03Hz |
| 最低工作温度 | +5°C |
| 型号号码 | TG320 |
| 输出幅度 | 20V Pk-Pk |
| 输出阻抗 | 50 Ω, 600 Ω |
| 插头类型 | Type C - European Plug, Type G - British 3-pin |
| 时基精度 | ±10ppm |
| TTL Output Level | 0 → 5V |
| 重量 | 1.9kg |
| 宽度 | 260mm |
| RoHS指令 | Not Applicable |
| Dimensions L x W x H | 260 x 235 x 88 mm |
| Amplitude sine resolution @ idle | 2 |
| Instrument functions | Frequency counter |
| Description | Function generator TG-320 |
| Electrical supply | 110 VAC |
| Waveforms | DC |
| Sine resolution | 0.03 |
| DC offset (peak AC + DC) @ idle | ±10 |
| Channel analog | 1 |
| Amplitude sine max @ idle | 20 |
| Amplitude sine resolution @ 50 Ohm | 1 |
| DC offset (peak AC + DC) @ 50 Ohm | ±5 |
| Sine max | 3 |
| Amplitude sine max @ 50 Ohm | 10 |
| 输出幅度 | 20V 峰峰值 |
| 时基精确度 | ±10ppm |
| 长度 | 235mm |
| 衰减 | -60 dB, -40 dB, -20 dB, 0 dB |
| 输入阻抗 | 10 kΩ |
| 最小频率范围（方波，脉冲和任意波形） | 0.03Hz |
| 型号（P） | TG320 |
| 高度 | 88mm |
| 数字调幅和偏移 | 是 |
| 最高工作温度 | +40°C |
| TTL 输出电平 | 0 → 5V |
| 最大频率范围（方波，脉冲和任意波形） | 3MHz |
| 输出阻抗 | 50 Ω, 600 Ω |
| CMOS 输出电平 | 0 → 5V |
| 最低工作温度 | +5°C |
| 数字频率 | 是 |
| 宽度 | 260mm |
| 最大频率范围（三角/ 锯齿形） | 3MHz |
| 最小频率范围（正弦波） | 3MHz |
| 最小频率范围（三角/ 锯齿形） | 0.03 Hz, 0.03Hz |
| 频率范围（三角/锯齿形） | 0.03 Hz → 3 MHz |
| 重量 | 1.9kg |
| 插头类型 | Type C - European Plug, Type G - British 3-pin |
| 尺寸 | 235 x 260 x 88mm |
