toshiba

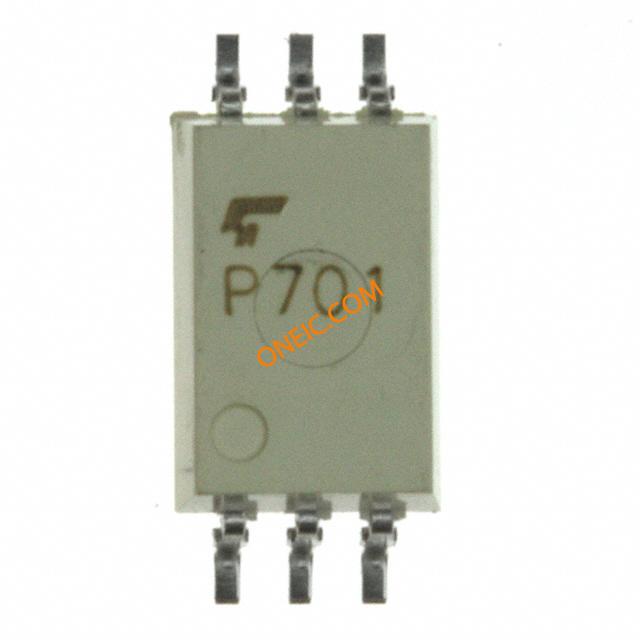

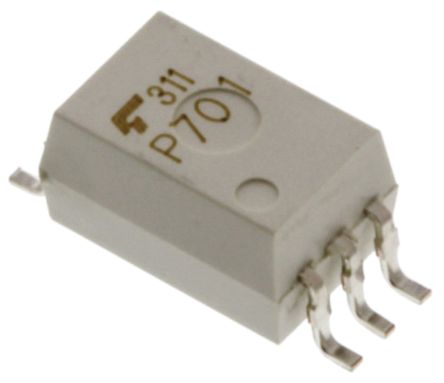

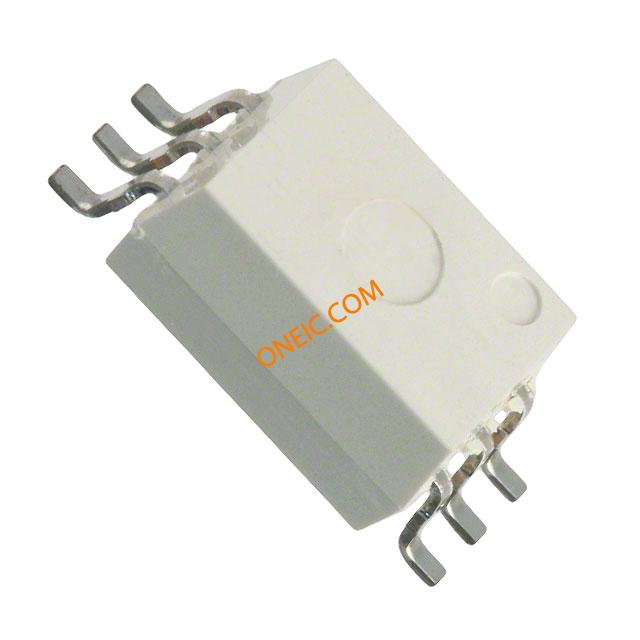

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 6SDIP SMD |
| 输入类型 | DC |
| 输出类型 | Push-Pull |
| 方向类型 | Uni-Directional |
| 典型下降时间 | 0.05 us |
| 最大正向电流 | 20 mA |
| 最大正向电压 | 1.7 V |
| 最大传播延迟时间 | 700 ns |
| 最大反向电压 | 5 V |
| 工作温度 | -40 to 100 °C |
| 标准包装 | Tape & Reel |
| 产品种类 | Logic Output Optocouplers |
| RoHS | RoHS Compliant |
| 隔离电压 | 5000 Vrms |
| 最大正向二极管电压 | 1.7 V |
| 最大反向二极管电压 | 5 V |
| 最大正向二极管电流 | 20 mA |
| 最高工作温度 | + 100 C |
| 最低工作温度 | - 40 C |
| 封装/外壳 | SDIP-6 |
| 封装 | Reel |
| 下降时间 | 50 ns |
| 每个芯片的通道数 | 1 Channel |
| 上升时间 | 50 ns |
| 工厂包装数量 | 1500 |
| 安装 | Surface Mount |
| Minimum Isolation Voltage | 5000 |
| Package Width | 6.8 |
| PCB | 6 |
| 最大正向电流 | 20 |
| 欧盟RoHS指令 | Compliant |
| 最大反向电压 | 5 |
| 最大下降时间 | 50(Typ) |
| 最低工作温度 | -40 |
| Maximum Peak Output Current | 0.6 |
| 供应商封装形式 | SDIP SMD |
| 标准包装名称 | SDIP SMD |
| 最高工作温度 | 100 |
| 最大正向电压 | 1.7 |
| Common Mode Voltage | 1000 |
| Package Length | 4.58 |
| 引脚数 | 6 |
| Minimum Common Mode Rejection | 10 |
| Package Height | 3.65 |
| 机构认证 | UL |
| Maximum Operating Supply Voltage | 30 |
| 最大上升时间 | 50(Typ) |
| 铅形状 | Gull-wing |
| 单位包 | 1500 |
| 最小起订量 | 1500 |
| 电流 - 输出/通道 | 600mA |
| 安装类型 | Surface Mount |
| 供应商设备封装 | 6-SDIP Gull Wing |
| 通道数 | 1, Unidirectional |
| 电流 - DC正向（If ） | 20mA |
| 电压 - 隔离 | 5000Vrms |
| 传输延迟高 - 低@如果 | 700ns @ 5mA ~ 0mA |
| 封装/外壳 | 6-SOIC (0.268", 6.80mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | TLP701FCT |
| 输入类型 | DC |
| 电压 - 隔离 | 5000Vrms |
| 供应商器件封装 | 6-SDIP Gull Wing |
| 通道数 | 1, Unidirectional |
| 不同 If 时的传播延迟高 - 低 | 700ns @ 5mA ~ 0mA |
| 封装/外壳 | 6-SOIC (0.268", 6.80mm Width) |
| 装配类型 | Surface Mount |
| 输出类型 | Push-Pull, Totem Pole |
| 电流 - 输出/通道 | 600mA |
| 典型上升时间 | 0.05µs |
| 输出设备 | 逻辑门 |
| 逻辑输出 | 是 |
| 最大正向电压 | 1.7V |
| 安装类型 | 表面安装 |
| 隔离电压 | 5000 V ac |
| 封装类型 | SDIP |
| 针数目 | 6 |
| 典型下降时间 | 0.05µs |
| 输入电流类型 | 直流 |
| 通道数目 | 1 |
| Vr - Reverse Voltage | 5 V |
| If - Forward Current | 20 mA |
| 系列 | TLP701 |
| 品牌 | Toshiba |
| 最大连续输出电流 | 0.6 A |
| 身高 | 3.65 mm |
| 长度 | 4.58 mm |
| 传播延迟 - 最大 | 700 ns |
| Vf - Forward Voltage | 1.55 V |
| 类型 | IGBT |
| minopertemp | -40 °C |
| T（ PLH ） | 0.400 µs |
| 输出电流 | 0.6 A |
| Forward voltty | 1.55 V |
| 汽车 | NO |
| 下降时间 | 0.05 µs |
| Isovoltage | 5000 Vrms |
| 通道 | 1 |
| maxopertemp | 100 °C |
| VDE | N Y/N |
| T（ PHL ） | 0.400 µs |
| 第一包 | SMD-6 |
| 上升时间 | 0.05 µs |
| Leadfree Defin | 4 |
| CMH min | 10000 V/µs |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
