Toshiba

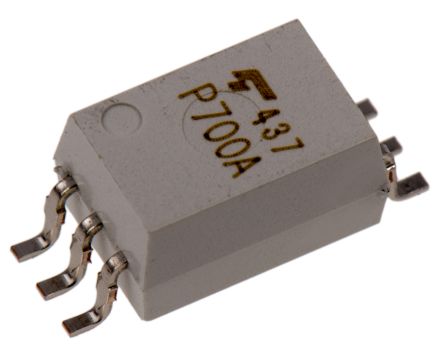

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 安装 | Surface Mount |
| Minimum Isolation Voltage | 5000 |
| Package Width | 6.8 |
| PCB | 6 |
| Maximum Forward Current | 20 |
| 最大功率耗散 | 160 |
| 最大传播延迟时间 | 500 |
| Maximum Pulse Width Distortion | 250 |
| Maximum Reverse Voltage | 5 |
| 每个芯片的通道数 | 1 |
| 输出类型 | Totem-Pole |
| 最大下降时间 | 8(Typ) |
| 最低工作温度 | -40 |
| Maximum Peak Output Current | 2.5 |
| 供应商封装形式 | SDIP SMD |
| 标准包装名称 | SDIP SMD |
| 最高工作温度 | 125 |
| Maximum Forward Voltage | 1.7 |
| Minimum Forward Voltage | 1.45 |
| Common Mode Voltage | 1000 |
| Package Length | 4.58 |
| 最大传播延迟时间 | 500 |
| 引脚数 | 6 |
| Minimum Common Mode Rejection | 20 |
| Package Height | 3.65 |
| 机构认证 | CSA/UL |
| 最大工作电源电压 | 30 |
| 最大上升时间 | 15(Typ) |
| 铅形状 | Gull-wing |
| 电流 - 输出/通道 | 2A |
| 安装类型 | Surface Mount |
| 标准包装 | 100 |
| 供应商设备封装 | 6-SDIP Gull Wing |
| 封装 | Tube |
| 通道数 | 1, Unidirectional |
| 输入类型 | DC |
| 电流 - DC正向（If ） | 20mA |
| 电压 - 隔离 | 5000Vrms |
| 其他名称 | TLP700HF |
| 传输延迟高 - 低@如果 | 500ns @ 5mA ~ 0mA |
| 封装/外壳 | 6-SOIC (0.268", 6.80mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 产品种类 | Logic Output Optocouplers |
| RoHS | RoHS Compliant |
| 系列 | TLP 700 |
| 典型上升时间 | 15ns |
| 输出设备 | 光电 IC |
| 逻辑输出 | 是 |
| 最大正向电压 | 1.7V |
| 最大输入电流 | 3 mA |
| 安装类型 | 表面安装 |
| 特殊功能 | 空调反相器，特别适用于晶体管反相器，IGBT 栅极驱动器，感应炉灶和家用电器，MOSFET 栅极驱动器 |
| 隔离电压 | 5000 Vrms |
| 封装类型 | SDIP |
| 针数目 | 6 |
| 典型下降时间 | 8ns |
| 通道数目 | 1 |
| 系列 | TLP700H |
| 品牌 | Toshiba |
| Vf - Forward Voltage | 1.55 V |
| 下降时间 | 8 ns |
| RESOURCE TYPE | LINK |
|---|---|
