Toshiba

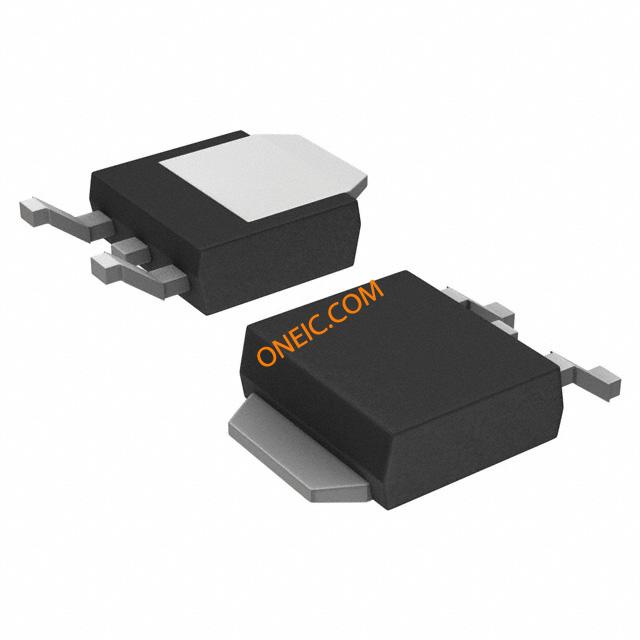

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| FET特点 | Super Junction |
| 封装 | Tape & Reel (TR) |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 11.5A (Ta) |
| 的Vgs（th ） （最大）@ Id | 3.7V @ 600µA |
| 供应商设备封装 | DPAK |
| 其他名称 | TK12P60WRVQTR |
| 开态Rds（最大）@ Id ，V GS | 340 mOhm @ 5.8A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 100W |
| 标准包装 | 2,000 |
| 漏极至源极电压（Vdss） | 600V |
| 输入电容（Ciss ） @ VDS | 890pF @ 300V |
| 闸电荷（Qg ） @ VGS | 25nC @ 10V |
| 封装/外壳 | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| RoHS指令 | Lead free / RoHS Compliant |
| 安装风格 | SMD/SMT |
| 配置 | Single |
| 晶体管极性 | N-Channel |
| 最低工作温度 | - 55 C |
| 源极击穿电压 | 30 V |
| 连续漏极电流 | 11.5 A |
| RDS（ON） | 340 mOhms |
| 功率耗散 | 100 W |
| 商品名 | DTMOSIV |
| 封装/外壳 | DPAK-3 |
| 栅极电荷Qg | 25 nC |
| 典型关闭延迟时间 | 85 ns |
| 上升时间 | 23 ns |
| 最高工作温度 | + 150 C |
| 漏源击穿电压 | 600 V |
| RoHS | RoHS Compliant |
| 下降时间 | 5.5 ns |
| 工厂包装数量 | 2000 |
| Vds - Drain-Source Breakdown Voltage | 600 V |
| Vgs - Gate-Source Voltage | 30 V |
| Vgs th - Gate-Source Threshold Voltage | 2.7 V to 3.7 V |
| Qg - Gate Charge | 25 nC |
| 品牌 | Toshiba |
| 通道数 | 1 Channel |
| 晶体管类型 | 1 N-Channel |
| Id - Continuous Drain Current | 11.5 A |
| 长度 | 6.5 mm |
| Rds On - Drain-Source Resistance | 340 mOhms |
| 系列 | TK12P60W |
| 身高 | 2.3 mm |
| 典型导通延迟时间 | 45 ns |
| Pd - Power Dissipation | 100 W |
| 技术 | Si |
