TDK Corporation

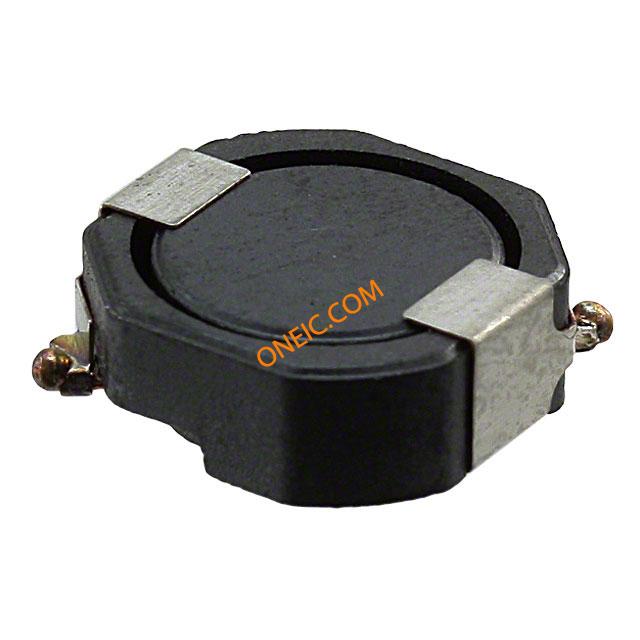

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 单位包 | 800 |
| 最小起订量 | 800 |
| 封装 | Tape & Reel (TR) |
| 额定电流 | 3.7A |
| 直流电阻（DCR ） | 18.5 mOhm |
| 高度 - 座高（最大） | 0.161" (4.10mm) |
| 类型 | Wirewound |
| 标准包装 | 800 |
| 屏蔽 | Shielded |
| 尺寸/尺寸 | 0.394" L x 0.382" W (10.00mm x 9.70mm) |
| 工作温度 | -40°C ~ 105°C |
| 安装类型 | Surface Mount |
| 电感 | 6.8µH |
| 封装/外壳 | Non Standard |
| 频率 - 测试 | 100kHz |
| 电流 - 饱和 | 4.8A |
| 容差 | ±30% |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 445-9299-1 |
| 芯材 | Ferrite |
| 深度 | 9.7mm |
| 外形尺寸 | 10 x 9.7 x 3.8mm |
| 身高 | 3.8mm |
| 长度 | 10mm |
| 最大直流电流 | 5.4A |
| 最大直流电阻 | 18.5mΩ |
| 最高工作温度 | +105°C |
| 最大的自谐振频率 | 100kHz |
| 最低工作温度 | -40°C |
| 封装/外壳 | 9.7 x 10 mm |
| 屏蔽 | Yes |
| 产品 | Inductors |
| 工作温度范围 | - 40 C to + 105 C |
| 系列 | CLF |
| 端接类型 | SMD/SMT |
| 表壳长度 | 10 mm |
| 测试频率 | 100 kHz |
| 表壳厚度 | 3.8 mm |
| 表壳宽度 | 9.7 mm |
| RoHS | RoHS Compliant |
| 标准包装 | 800 |
| 产品范围 | :TDK - CLF Series |
| Inductance Tolerance | :± 30% |
| Inductor Construction | :Wirewound |
| DC Resistance Max | :0.0185ohm |
| RMS Current (Irms) | :3.7A |
| Saturation Current (Isat) | :4.8A |
| Case Dimensions | :7.2mm x 6.9mm x 4.5mm |
| SVHC | :No SVHC (20-Jun-2013) |
| Weight (kg) | 0.0013 |
| Tariff No. | 85045095 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
