TE Connectivity / Schrack

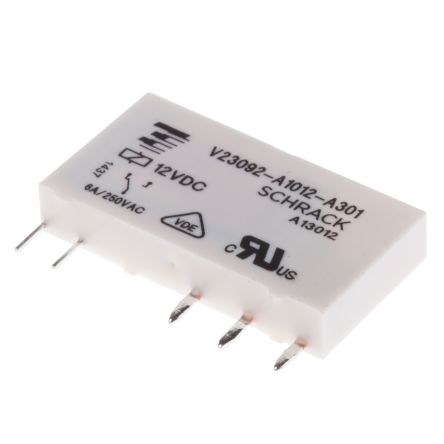

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | General Purpose Relays |
| RoHS | RoHS Compliant |
| 触点形式 | 1 Form C (SPDT-BM) |
| 线圈电压 | 12 V |
| 线圈电阻 | 848 Ohms |
| 安装风格 | SMD/SMT |
| 触点材料 | Silver Tin Oxide |
| 线圈类型 | Monostable |
| 身高 | 15 mm |
| 长度 | 28 mm |
| 封装 | Bulk |
| 功耗 | 170 mW |
| 系列 | SNR |
| 宽度 | 5 mm |
| 零件号别名 | 1393236-7 |
| 应用 | PCB |
| 联系配置 | SPDT |
| 深度 | 5mm |
| 最高工作温度 | +85°C |
| 最大开关电源AC | 1.5 kVA |
| 最低工作温度 | -40°C |
| 安装类型 | PCB |
| 终端类型 | Through Hole |
| RoHS指令 | Compliant |
| 触点额定电流 | 6 A |
| 类型 | Slimline Relay |
| 接触端子 | Pin |
| 线圈电流 | 14.2mA |
| 开启电压（最大值） | 8.4 VDC |
| 产品特点 | Sealed - Fully |
| 关闭电压（最小值） | 0.6 VDC |
| 线圈功率 | 170 mW |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 400VAC - Max |
| 释放时间 | 5ms |
| 工作温度 | -40°C ~ 85°C |
| 操作时间 | 12ms |
| 触点额定值（电流） | 6A |
| 标准包装 | 20 |
| 操作功能 | Single Side Stable |
| Approx Dimensions (L x W x H) (mm [in]) | 5.00 x 28.00 x 15.00 [.197 x 1.103 x .591] |
| 线圈抑制二极管 | Without |
| 安装 | PC Board |
| 符合RoHS / ELV符合记录 | Converted to comply with RoHS directive |
| 电流 | 6 Amps |
| Coil Resistance (ohm) | 848 |
| 极化 | No |
| 驱动系统 | DC |
| Lead Free Solder Processes | Wave solder capable to 240C, Wave solder capable to 260C, Wave solder capable to 265C |
| FCC Part 68 Isolation | No |
| MainCategory | Relays |
| Wiring Diagram | 1 Form C |
| Coil Rating | Sensitive |
| SubCategory | General Purpose Relay |
| 符合RoHS / ELV标准 | RoHS compliant, ELV compliant |
| Coil Magnetic System | Monostable |
| Coil Insulation Classification | n/a |
| 评论 | n/a |
| 批准标准 | UL Recognized, CSA Component Acceptance, VDE Component Mark |
| Coil Power, Nominal | 210 mW |
| 端接类型 | Through Hole |
| LED指示灯 | Without |
| 外壳 | Sealed |
| 线圈电阻 | 848 Ω |
| Board Level Components | Y |
| 最大切换功率 交流 | 1.5 kVA |
| 最大工作温度 | +85°C |
| 安装类型 | PCB（印刷电路板）安装 |
| 端子类型 | 通孔 |
| 高度 | 15mm |
| 触点配置 | 单刀双掷 |
| 最小工作温度 | -40°C |
| 工作温度范围 | -40 → +85°C |
| 线圈电压 | 12 V 直流 |
| 尺寸 | 28 x 5 x 15mm |
| 触点材料 | 银合金 |
| 深度 | 5mm |
| 长度 | 28mm |
| 应用类型 | 印刷电路板 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
