TE Connectivity

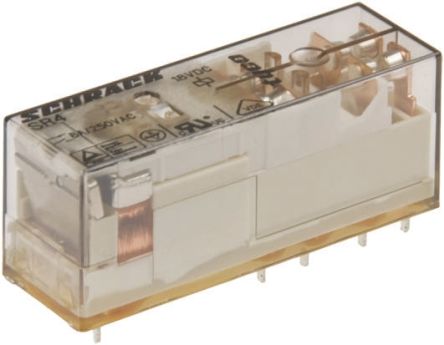

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 线圈电流 | 44.4mA |
| 线圈电压 | 18VDC |
| 开启电压（最大值） | 13.5 VDC |
| 线圈类型 | Non Latching |
| 关闭电压（最小值） | 1.8 VDC |
| 线圈功率 | 800 mW |
| 触点形式 | 4PST (2 Form A, 2 Form B) |
| 继电器类型 | Safety |
| 端接类型 | PC Pin |
| 切换电压 | 400VAC - Max |
| 封装 | Tube |
| 工作温度 | -25°C ~ 70°C |
| 触点额定值（电流） | 8A |
| 标准包装 | 10 |
| 安装类型 | Through Hole |
| 触点材料 | Silver Tin Oxide (AgSnO) |
| 线圈电阻 | 405 Ohms |
| 应用 | Safety |
| 联系配置 | DPST-NC, DPST-NO |
| 深度 | 13mm |
| 身高 | 16.5mm |
| 长度 | 40mm |
| 最高工作温度 | +70°C |
| 最大开关电源AC | 2 kVA |
| 最低工作温度 | -25°C |
| 终端类型 | Through Hole |
| RoHS指令 | Compliant |
| 标准包装 | 10 |
| 线圈电阻 | 405 Ω |
| Board Level Components | Y |
| 最大切换功率 交流 | 2 kVA |
| 线圈电压 | 18 V 直流 |
| 安装类型 | PCB（印刷电路板）安装 |
| 端子类型 | 通孔 |
| 高度 | 16.5mm |
| 触点配置 | 双刀双掷 |
| 最小工作温度 | -25°C |
| 工作温度范围 | -25 → +70°C |
| 尺寸 | 40 x 13 x 16.5mm |
| 触点材料 | 银合金 |
| 深度 | 13mm |
| 长度 | 40mm |
| 应用类型 | 安全 |
| 最大工作温度 | +70°C |
| 环境温度类 (°C) | -25 – 70 |
| 端子极限短时电流 (A) | 8 |
| 端子和线圈间绝缘间隙 | 10 mm [ .394 in ] |
| 封装方法 | Tube, 盒和管 |
| 端子极限连续电流 (A) | 8 |
| 端子和线圈间绝缘漏电 | 10 mm [ .394 in ] |
| 线圈电压额定值 (VDC) | 18 |
| 端子排列方式 | 2 Form A (NO) + 2 Form B (NC) |
| 打开端子间绝缘初始电介质 (Vrms) | 1500 |
| 长度类（机械） (mm) | 35 – 40 |
| 线圈/端子间绝缘初始电介质类 (V) | 3500 – 4000 |
| 环境温度（最大值） | 70 °C [ 158 °F ] |
| 继电器安装类型 | 印刷电路板 |
| Contact Current Rating (Max) (A) | 8 |
| 端子极限关合电流 (A) | 8 |
| 相邻端子间绝缘初始电介质 (Vrms) | 2500 |
| 端子开关负载（最小值） | 10mA @ 5V |
| 绝缘漏电类 (mm) | 8 |
| 环境保护类别 | RTIII |
| 绝缘间隙类 (mm) | 8 |
| 端子材料 | AgSnO2 |
| 高度类（机械） (mm) | 16 – 20 |
| 宽度 | 13 mm [ .512 in ] |
| 线圈功率额定值类 (mW) | 600 – 800 |
| 线圈励磁系统 | 单稳态、直流 |
| 端子极限断开电流 (A) | 8 |
| 端子和线圈间绝缘初始电介质 (Vrms) | 4000 |
| 端子电流类 (A) | 5 – 10 |
| 线圈功率额定值（直流） (mW) | 800 |
| 重量 | 30 g [ 1.058 oz ] |
| 端子开关电压（最大值） (VAC) | 400 |
| 线圈电流 (A) | 44.444 |
| 注释 | 非常适用于应急关闭、机器控制、电梯和自动扶梯控制以及挡光板控制 |
| 端子电压额定值 (VAC) | 250 |
| 宽度类（机械） (mm) | 12 – 16 |
| 线圈电阻 (Ω) | 405 |
| 端子极数 | 4 |
| 端子特性 | 强制导向端子 |
| 功率继电器类型 | 强制导向 |
