TE Connectivity / Schrack

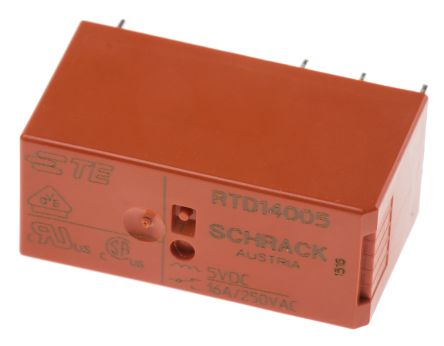

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | General Purpose Relays |
| RoHS | RoHS Compliant |
| 触点形式 | 1 Form C (SPDT-BM) |
| 线圈电压 | 5 V |
| 线圈电阻 | 62 Ohms |
| 安装风格 | Through Hole |
| 触点材料 | Silver Nickel |
| 线圈类型 | Monostable |
| 接触端子 | PCB |
| 身高 | 15.7 mm |
| 长度 | 29 mm |
| 封装 | Tube |
| 功耗 | 400 mW |
| 系列 | RT1 |
| 宽度 | 12.7 mm |
| 零件号别名 | 5-1393238-9 |
| 工业别名 | 5-1393238-9, RTD14005 |
| 子类别 | Electromechanical Relay |
| 交货期 | 87 Days |
| 线圈电流 | 80.6mA |
| 开启电压（最大值） | 3.5 VDC |
| 产品特点 | Insulation - Class F, Sealed - Fully |
| 关闭电压（最小值） | 0.5 VDC |
| 线圈功率 | 403 mW |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 400VAC - Max |
| 释放时间 | 6ms |
| 工作温度 | -40°C ~ 85°C |
| 操作时间 | 8ms |
| 触点额定值（电流） | 16A |
| 标准包装 | 20 |
| 安装类型 | Through Hole |
| RoHS指令 | Lead free / RoHS Compliant |
| 应用 | General Purpose |
| 联系配置 | SPDT |
| 深度 | 12.7mm |
| 隔离线圈对触点 | 5000V rms |
| 最高工作温度 | +85°C |
| 最大开关电压AC | 400V |
| 最低工作温度 | -40°C |
| 终端类型 | Through Hole |
| 触点额定电流 | 16 A |
| 类型 | Power Relay |
| 线圈电阻 | 62 Ω |
| 线圈功率 | 400mW |
| Board Level Components | Y |
| 最大工作温度 | +85°C |
| 线圈对触点绝缘 | 5kV rms |
| 端子类型 | 通孔 |
| 高度 | 15.7mm |
| 触点配置 | 单刀双掷 |
| 安装类型 | PCB（印刷电路板）安装 |
| 工作温度范围 | -40 → +85°C |
| 线圈电压 | 5 V 直流 |
| 最大切换电压 交流 | 400V |
| 触点材料 | 银合金 |
| 深度 | 12.7mm |
| 长度 | 29mm |
| 应用类型 | 通用 |
| 最小工作温度 | -40°C |
| 尺寸 | 29 x 12.7 x 15.7mm |
| 环境温度类 (°C) | 70 – 85 |
| 端子极限短时电流 (A) | 16 |
| 端子和线圈间绝缘间隙 | 10 mm [ .394 in ] |
| 封装方法 | Carton, 盒和管 |
| 线圈特性 | UL 线圈绝缘类 F |
| 端子极限连续电流 (A) | 16 |
| 端子和线圈间绝缘漏电 | 10 mm [ .394 in ] |
| 线圈电压额定值 (VDC) | 5 |
| 端子排列方式 | 1 Form C (CO) |
| 打开端子间绝缘初始电介质 (Vrms) | 1000 |
| 长度类（机械） (mm) | 25 – 30 |
| 线圈/端子间绝缘初始电介质类 (V) | 4000 |
| 环境温度（最大值） | 85 °C [ 185 °F ] |
| 继电器安装类型 | 印刷电路板, 插座 |
| Contact Current Rating (Max) (A) | 16 |
| 端子极限关合电流 (A) | 30 |
| 绝缘漏电类 (mm) | 8 |
| 环境保护类别 | RTIII |
| 绝缘间隙类 (mm) | 8 |
| 端子材料 | AgNi90/10 |
| 高度类（机械） (mm) | 15 – 16 |
| 宽度 | 12.7 mm [ .5 in ] |
| 线圈功率额定值类 (mW) | 400 – 500 |
| 线圈励磁系统 | 单稳态、直流 |
| 端子极限断开电流 (A) | 16 |
| 绝缘特性 | 继电器基极 PTI250 的跟踪指数 |
| 端子和线圈间绝缘初始电介质 (Vrms) | 5000 |
| 端子电流类 (A) | 10 – 20, 16 |
| 线圈功率额定值（直流） (mW) | 403 |
| 重量 | 14 g [ .494 oz ] |
| 端子开关电压（最大值） (VAC) | 400 |
| 端子电压额定值 (VAC) | 250 |
| 宽度类（机械） (mm) | 12 – 16 |
| 线圈电阻 (Ω) | 62 |
| 端子极数 | 1 |
| 功率继电器类型 | 标准 |
