TE Connectivity / Schrack

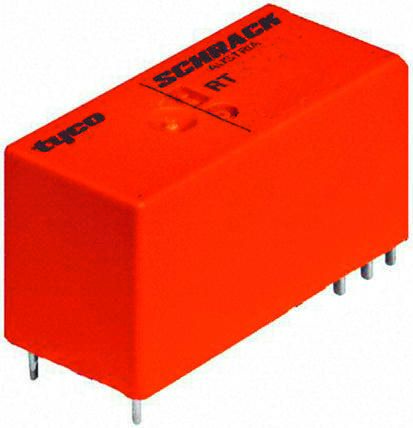

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 线圈电流 | 80.6mA |
| 线圈电压 | 5VDC |
| 开启电压（最大值） | 3.5 VDC |
| 产品特点 | Insulation - Class F, Sealed - Flux Protection |
| 线圈类型 | Latching, Single Coil |
| 线圈功率 | 403 mW |
| 触点形式 | DPDT (2 Form C) |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 400VAC - Max |
| 释放时间 | 5ms |
| 封装 | Tube |
| 工作温度 | -10°C ~ 85°C |
| 操作时间 | 10ms |
| 触点额定值（电流） | 8A |
| 标准包装 | 1,000 |
| 安装类型 | Through Hole |
| 触点材料 | Silver Nickel (AgNi) |
| 其他名称 | 4-1393243-4 |
| 线圈电阻 | 62 Ohms |
| 应用 | Power |
| 联系配置 | DPDT |
| 深度 | 12.7mm |
| 身高 | 15.7mm |
| 长度 | 29mm |
| 最高工作温度 | +85°C |
| 最大开关电源AC | 2 kVA |
| 最大开关电压AC | 400V ac |
| 最低工作温度 | -10°C |
| 终端类型 | Through Hole |
| RoHS指令 | Compliant |
| 工厂包装数量 | 20 |
| 产品种类 | General Purpose Relays |
| 触点额定电流 | 8 A |
| 系列 | RT2 Bistable |
| 安装风格 | PCB |
| 宽度 | 12.7 mm |
| 功耗 | 400 mW |
| 零件号别名 | 4-1393243-4 |
| 线圈电阻 | 62 Ω |
| Board Level Components | Y |
| 最大切换功率 交流 | 2 kVA |
| 线圈电压 | 5 V 直流 |
| 最高工作温度 | +85°C |
| 安装类型 | PCB（印刷电路板）安装 |
| 端子类型 | 通孔 |
| 高度 | 15.7mm |
| 最低工作温度 | -10°C |
| 工作温度范围 | -10 → +85°C |
| 深度 | 12.7mm |
| 最大切换电压 交流 | 400V 交流 |
| 触点配置 | 双刀双掷 |
| 触点材料 | 银合金 |
| 长度 | 29mm |
| 应用类型 | 电源 |
| 尺寸 | 29 x 15.7 x 12.7mm |
| 环境温度类 (°C) | 70 – 85 |
| 端子极限短时电流 (A) | 8 |
| 端子和线圈间绝缘间隙 | 10 mm [ .394 in ] |
| 封装方法 | Carton, 盒和管 |
| 线圈特性 | UL 线圈绝缘类 F |
| 端子极限连续电流 (A) | 8 |
| 端子和线圈间绝缘漏电 | 10 mm [ .394 in ] |
| 线圈电压额定值 (VDC) | 5 |
| 端子排列方式 | 2 Form C (CO) |
| 打开端子间绝缘初始电介质 (Vrms) | 1000 |
| 长度类（机械） (mm) | 25 – 30 |
| 线圈/端子间绝缘初始电介质类 (V) | 4000 |
| 环境温度（最大值） | 85 °C [ 185 °F ] |
| 继电器安装类型 | 印刷电路板 |
| Contact Current Rating (Max) (A) | 8 |
| 端子极限关合电流 (A) | 15 |
| 相邻端子间绝缘初始电介质 (Vrms) | 2500 |
| 绝缘漏电类 (mm) | 8 |
| 环境保护类别 | RTII |
| 绝缘间隙类 (mm) | 8 |
| 端子材料 | AgNi90/10 |
| 高度类（机械） (mm) | 15 – 16 |
| 宽度 | 12.7 mm [ .5 in ] |
| 线圈励磁系统 | 双稳态、1 个线圈 |
| 端子极限断开电流 (A) | 8 |
| 绝缘特性 | 继电器基极 PTI250 的跟踪指数 |
| 端子和线圈间绝缘初始电介质 (Vrms) | 5000 |
| 端子电流类 (A) | 5 – 10, 16 |
| 线圈功率额定值（直流） (mW) | 403 |
| 重量 | 13 g [ .459 oz ] |
| 端子开关电压（最大值） (VAC) | 400 |
| 端子电压额定值 (VAC) | 250 |
| 宽度类（机械） (mm) | 12 – 16 |
| 线圈电阻 (Ω) | 62 |
| 端子极数 | 2 |
| 功率继电器类型 | 标准 |
