TE Connectivity

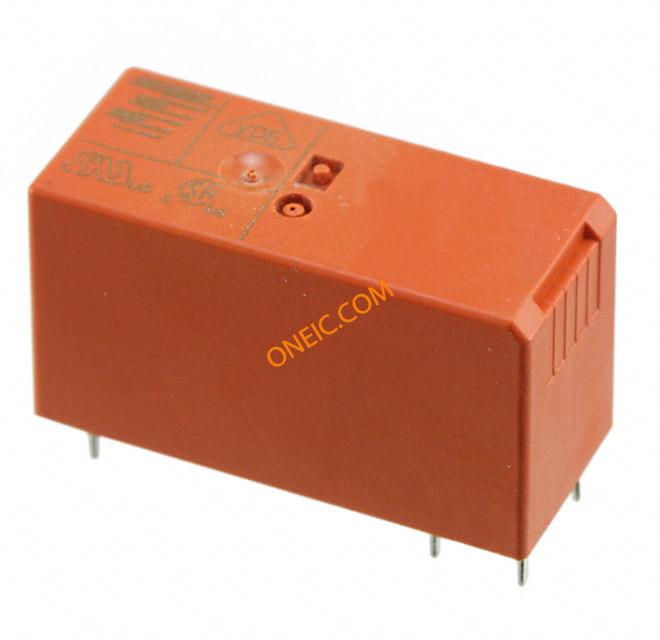

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 线圈电流 | 8.7mA |
| 线圈电压 | 48VDC |
| 开启电压（最大值） | 33.6 VDC |
| 产品特点 | Insulation - Class F, Sealed - Flux Protection |
| 线圈类型 | Non Latching |
| 关闭电压（最小值） | 4.8 VDC |
| 线圈功率 | 417 mW |
| 触点形式 | SPST-NO (1 Form A) |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 400VAC - Max |
| 释放时间 | 6ms |
| 封装 | Tube |
| 工作温度 | -40°C ~ 85°C |
| 操作时间 | 9ms |
| 触点额定值（电流） | 16A |
| 标准包装 | 500 |
| 安装类型 | Through Hole |
| 触点材料 | Silver Tin Oxide (AgSnO) |
| 其他名称 | 3-1393240-6 |
| 线圈电阻 | 5.52 kOhms |
| 环境温度类 (°C) | 70 – 85 |
| 高度 | 15.7 mm [ .618 in ] |
| 端子类型 | PCB-THT, 插入式 |
| 端子极限短时电流 (A) | 16 |
| 端子和线圈间绝缘间隙 | 10 mm [ .394 in ] |
| 封装方法 | Carton, Tube |
| 线圈特性 | UL 线圈绝缘类 F |
| 端子极限连续电流 (A) | 16 |
| 端子和线圈间绝缘漏电 | 10 mm [ .394 in ] |
| 线圈电压额定值 (VDC) | 48 |
| 长度 | 29 mm [ 1.142 in ] |
| 端子排列方式 | 1 Form A (NO) |
| 打开端子间绝缘初始电介质 (Vrms) | 1000 |
| 长度类（机械） (mm) | 25 – 30 |
| 线圈/端子间绝缘初始电介质类 (V) | 4000 |
| 环境温度（最大值） | 85 °C [ 185 °F ] |
| 继电器安装类型 | 印刷电路板, 插座 |
| Contact Current Rating (Max) (A) | 16 |
| 端子极限关合电流 (A) | 30 |
| 绝缘漏电类 (mm) | 8 |
| 环境保护类别 | RTII |
| 绝缘间隙类 (mm) | 8 |
| 端子材料 | AgSnO2 |
| 高度类（机械） (mm) | 15 – 16 |
| 宽度 | 12.7 mm [ .5 in ] |
| 线圈功率额定值类 (mW) | 400 – 500 |
| 线圈励磁系统 | 单稳态、直流 |
| 端子极限断开电流 (A) | 16 |
| 绝缘特性 | 继电器基极 PTI250 的跟踪指数 |
| 端子和线圈间绝缘初始电介质 (Vrms) | 5000 |
| 端子电流类 (A) | 10 – 20, 16 |
| 线圈功率额定值（直流） (mW) | 417 |
| 重量 | 14 g [ .494 oz ] |
| 端子开关电压（最大值） (VAC) | 400 |
| 端子电压额定值 (VAC) | 250 |
| 宽度类（机械） (mm) | 12 – 16 |
| 线圈电阻 (Ω) | 5520 |
| 端子极数 | 1 |
| 功率继电器类型 | 标准 |
