te connectivity / amp

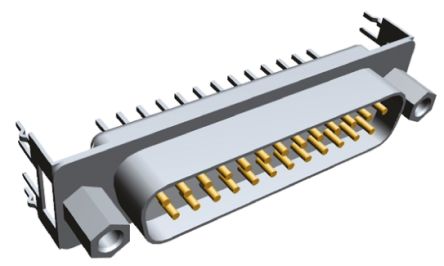

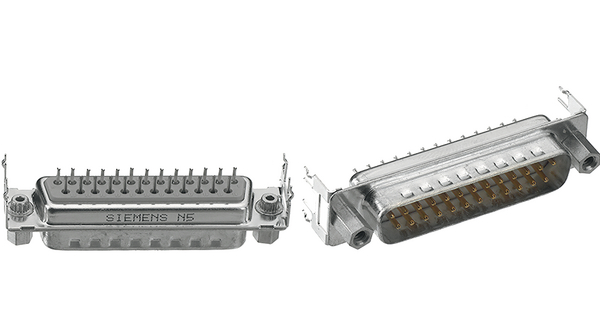

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | PIN |
| 间距 | 2.76 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 标准包装 | Bulk |
| RoHS | RoHS Compliant |
| 位置/触点数 | 25 |
| 安装风格 | Through Hole |
| 触点材料 | Copper Alloy |
| 触点电镀 | Gold |
| 系列 | HD-20 Type B - Solder Terminal |
| 外壳材质 | Steel |
| 外壳电镀 | Tin over Nickel |
| 外壳尺寸 | 3 |
| PCB安装角度 | Vertical |
| 将可燃性等级 | UL 94V-0 |
| 面板附件 | Without |
| 密封 | No |
| 配合连接器锁扣类型 | Female Screwlocks, 4-40 UNC |
| PCB安装方式 | Thru Hole |
| 位置数 | 25 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 颜色代码 | None |
| 端子尾部电镀 | Tin |
| 品牌 | AMP |
| 接地母线 | With |
| 发表尺寸（毫米（ ） ） | 0.70 [.028] |
| 联系形状 | Round |
| 接地齿 | With |
| 终止（焊接）长度（毫米） | 3.20 [0.126] |
| 触点区域镀层材料 | Gold (20) |
| PCB保持力的方法 | Solder Tail (Pin) |
| PCB厚度（毫米） | 0.062 [1.57] |
| 插入材料 | PBTP - Glass Fiber-Reinforced Thermoplastic |
| 评论 | Connectors are preloaded with contacts.; With clinch nut screwlocks (M3) on req |
| 产品系列 | HD 20 Type B - Solder Terminal |
| 颜色 | Gray |
| 接地夹 | Without |
| 外壳类型 | Full Metal |
| PCB保持力特性 | Yes |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | With |
| 深度 | 12.93mm |
| 外形尺寸 | 53.42 x 12.6 x 12.93mm |
| 外壳材料 | PBT |
| 长度 | 53.42mm |
| 安装类型 | Through Hole |
| 触点数 | 25 |
| 宽度 | 12.6mm |
| RoHS指令 | Compliant |
| 端接类型 | Through Hole |
| A | 53.1 |
| C | 12.4 |
| B | 52.7 |
| E | 2.77 |
| D | 33.12 |
| F | 1.38 |
| 额定电流 | 5 A |
| 额定电压 | 125 |
| Manufacturer Article n° | V42254A2216C225 |
| Temperature range | -55...+125 °C |
| Requirement level | 2 (> 200 mating cycles) |
| Poles | 25 |
| Insulator material | PBT glass-fibre-reinforced |
| 端子 | Solder PCB THT |
| Gender of contacts | Male |
| Combustibility class | UL 94 V-0 |
| Contact material | CuNi+Au (hard gold-plated) |
| 触点数目 | 25 |
| 连接器类型 | 公插 |
| 系列 | Amplimite HD-20 |
| 主体向性 | 直 |
| 安装类型 | 通孔 |
| 触点材料 | 铜合金 |
| 宽度 | 12.6mm |
| 外壳材料 | 聚碳酸酯 (PBT) |
| 深度 | 12.93mm |
| 触点电镀 | 金 |
| 长度 | 53.42mm |
| 节距 | 2.76mm |
| 尺寸 | 53.42 x 12.6 x 12.93mm |
| 端子接触部电镀厚度 (µin) | 30 |
| 外壳尺寸 | 3 |
| 连接器种类 | 插头 |
| 焊尾端子电镀材料 | 镍打底镀锡 |
| 外壳电镀材料 | 锡 |
| PCB 安装固定类型 | 焊尾（插针） |
| 封装方法 | 托盘 |
| Centerline (Pitch) (mm) | 2.76 |
| 接地インデント | 带有 |
| 行数 | 2 |
| シールドのボス | 带有 |
| UL 易燃性等级 | UL 94V-0 |
| 颜色 | Gray |
| 嵌合コネクタ ロック | 带有 |
| シェルのタイプ | 正面金属外壳 |
| 已接地 | 是 |
| 端子接触部电镀材料 | 金 |
| 接合固定 | 带有 |
| 接地クリップ | 不带 |
| 产品类型 | 连接器 |
| 密封性 | 否 |
| 認可規格 | DIN 41652 |
| PCB 安装固定 | 带有 |
| 面板安装固定 | 不带 |
| 安装孔直径 (mm) | 3.1 |
| 接地汇流条 | 带有 |
| 预装 | 是 |
| 柱体尺寸 (mm) | .7 |
| PCB 安装方向 | 垂直 |
| 端接柱体长度 | 3.2 mm [ .126 in ] |
| 接合固定类型 | 螺纹插入件 |
| PCB マウント アラインメント | 带有 |
| 基板 取り付けスタイル | 通孔 |
| 接合连接器锁扣类型 | 母端螺钉锁，4-40 UNC |
| 封装数量 | 60 |
| 塑料 | 否 |
| PCB 厚度（建议） | 1.5 mm [ .059 in ] |
| 端子基材 | 磷青铜 |
| 连接器和端子端接到 | 印刷电路板 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
