te connectivity / amp

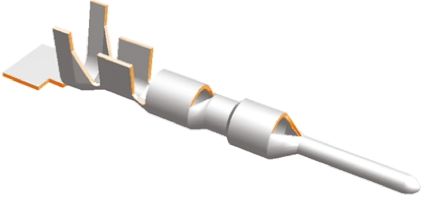

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 连接器类型 | Connector Headers and PCB Receptacles |
| 触点类型 | Signal |
| 触点材料 | Brass |
| 触点电镀 | Bright Tin Over Nickel |
| 性别 | PIN |
| 端接方式 | Crimp |
| 标准包装 | Tape & Reel |
| 线规 | 18-22 AWG |
| 触点表面涂层 | Tin |
| 封装 | Tape & Reel (TR) |
| 针脚或插座 | Pin |
| 接触端子 | Crimp |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | A100825CT |
| 工厂包装数量 | 4500 |
| 产品种类 | Power to the Board |
| 额定电流 | 9.5 A |
| 额定电压 | 600 V |
| 端接类型 | Quick Connect |
| 联系人性别 | Pin (Male) |
| 线规范围 | 22-18 |
| 产品类型 | Contacts |
| RoHS | RoHS Compliant |
| ContactPlating | TinoverNickel |
| ForUseWith | AutomotiveConnector |
| Material,Contact | Brass |
| 系列 | MATE-N-LOK |
| Temperature,Operating,Maximum | 105°C |
| Temperature,Operating,Minimum | -20°C |
| Temperature,Operating,Range | -20to+105°C |
| 端子 | Crimp |
| 触头镀层 | Tin |
| 连接器类型 | 公插 |
| 系列 | Mini-Universal MATE-N-LOK II |
| 最大电线尺寸 AWG | 18AWG |
| 触点材料 | 黄铜 |
| 端接方法 | 压接 |
| 最小电线尺寸 AWG | 22AWG |
| 最大电线尺寸 mm2 | 0.9mm² |
| 触点电镀 | 锡镀镍 |
| 最小电线尺寸 mm2 | 0.3mm² |
| 适用于 | 插头或帽护套 |
| Circuit Application | Power |
| 接合插针直径 | 1 mm [ .039 in ] |
| 线缆尺寸 (AWG) | 22 – 18 |
| 封装方法 | 卷 |
| 端子基材 | 黄铜 |
| 端子接触部电镀材料 | 预镀锡 |
| Contact Current Rating (Max) (A) | 10.5 |
| 工作电压 (VAC) | 600 |
| 灼热丝额定值 | 标准件 - 非灼热丝 |
| Connector System | 线到线 |
| 工组温度范围 | -20 – 85 °C [ -4 – 185 °F ] |
| 产品类型 | 端子 |
| For Multiple Crimp | No |
| 端子类型 | 插针 |
| 接受导线绝缘直径范围 | 1.5 – 2.39 mm [ .059 – .094 in ] |
| UL 等级 | 获得认可 |
| 端接类型 | 压接 |
| 联系保留在外壳 | Without |
| 端子压接部电镀材料 | 预镀锡 |
| 线缆尺寸 (mm²) | .3 – .9 |
| 线缆类型 | 分离式导线 |
| 端子端接区域电镀材料 | 预镀锡 |
| 电线类型 | 绞线 |
| 机构/标准 | CSA, UL |
| UL 文件号 | E28476 |
| 经 VDE 测试 | 是 |
| 封装数量 | 4500 |
| 连接器和端子端接到 | 电线和电缆 |
| 工作电压 (VDC) | 600 |
