te connectivity / amp

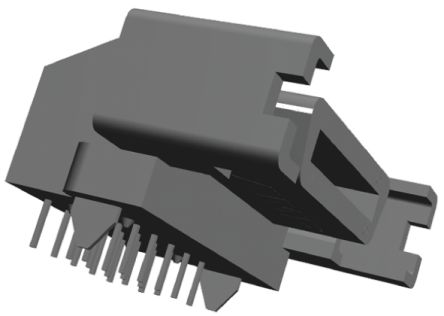

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | SCSI |
| 性别 | RCP |
| 间距 | 2.54 mm |
| 触点数 | 20 |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Right Angle |
| 标准包装 | Trays |
| PCB极化 | Without |
| PCB安装角度 | Right Angle |
| 固定支脚材质 | Brass |
| 外壳材料 | Liquid Crystal Polymer (LCP) |
| PCB安装方式 | Thru Hole |
| 位置数 | 20 |
| 简介 | Standard |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 产品系列 | Series I |
| 间距（mm （中） ） | 1.27 [0.050] |
| 端子尾部电镀 | Tin over Nickel |
| 品牌 | AMP |
| 产品类型 | Connector |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 固定支脚镀层 | Tin over Nickel |
| 连接器类型 | Blindmate |
| 外壳温度等级 | High |
| 触点区域镀层材料 | Gold (30) over Nickel |
| PCB保持力的方法 | Boardlock(s) |
| 壳体防火等级 | UL 94V-0 |
| 封底 | Without |
| 齿板材料 | Liquid Crystal Polymer (LCP) |
| 颜色 | Black |
| PCB保持力特性 | Yes |
| 触点材料 | Phosphor Bronze |
| RoHSELV符合记录 | Always was RoHS compliant |
| 终止（焊接）长度（mm （英寸） ） | 2.54 [0.100] |
| 产品特点 | Board Lock |
| 安装类型 | Through Hole, Right Angle |
| 触点表面涂层 | Gold |
| 行数 | 2 |
| 端子 | Solder |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | Outer Shroud Contacts |
| RoHS指令 | Lead free / RoHS Compliant |
| 触点电镀 | Gold over Nickel |
| 额定电流 | 1A |
| 深度 | 18.97mm |
| 长度 | 29.88mm |
| 最高工作温度 | +105°C |
| 最低工作温度 | -55°C |
| 额定电压 | 250 V ac |
| 宽度 | 9.85mm |
| 工厂包装数量 | 100 |
| 端接类型 | Solder Tail |
| 绝缘电阻 | 1 GOhms |
| 封装 | Tray |
| 产品 | Differential Signal Connectors |
| 产品种类 | I/O Connectors |
| 工作温度范围 | - 55 C to + 105 C |
| 位置/触点数 | 20 |
| 可燃性等级 | UL 94 V-0 |
| 端口数 | 1 |
| RoHS | RoHS Compliant |
| 安装方式 | Right |
| 系列 | Champ Blindmate |
| 安装风格 | Through Hole |
| Angle | RightAngle |
| ContactPlating | GoldoverNickel |
| NumberofContacts | 20 |
| 触点数目 | 20 |
| 连接器类型 | 母座 |
| 主体向性 | 直角 |
| 最高工作温度 | +105°C |
| 安装类型 | 通孔 |
| 触点材料 | 磷铜 |
| 宽度 | 9.85mm |
| 长度 | 29.88mm |
| 端接方法 | 焊接 |
| 额定电流 | 1A |
| 外壳材料 | 液晶聚合物 |
| 最低工作温度 | -55°C |
| 深度 | 18.97mm |
| 触点电镀 | 金镀镍 |
| 额定电压 | 250 V 交流 |
| 节距 | 2.54mm |
| 可堆叠 | 否 |
| Centerline (Pitch) | 1.27 mm [ .05 in ] |
| 适用于 | 与接头配合 |
| 端子类型 | 插座 |
| 端子接触部电镀厚度 (µin) | 30 |
| PCB 安装固定类型 | 板锁 |
| 封装方法 | 托盘 |
| 端子基材 | 磷青铜 |
| 固定支脚材料 | 黄铜 |
| 行数 | 2 |
| PC 板端接方法 | 通孔 |
| UL 易燃性等级 | UL 94V-0 |
| 外形 | 标准 |
| 系列 | 盲配, 系列 I |
| 高度 | 9.8 mm [ .38 in ] |
| 端子接触部电镀材料 | 金 |
| 壳体颜色 | 黑色 |
| 工组温度范围 | -55 – 105 °C [ -67 – 221 °F ] |
| 产品类型 | 连接器 |
| 接合对准类型 | 极化, 极化 |
| 电压 (VAC) | 30 |
| PCB 安装固定 | 带有 |
| PCB 安装对准 | 不带 |
| PCB 安装方向 | 直角 |
| 端接柱体长度 | 2.54 mm [ .1 in ] |
| 焊尾端子电镀材料 | 镍打底镀锡 |
| 凸耳 | 带有 |
| 颜色 | 黑色 |
| 密封底部 | 不带 |
| 外壳材料温度 | 高 |
| 封装数量 | 100 |
| 连接器种类 | 母端 |
| 连接器和端子端接到 | 印刷电路板 |
| 固定支脚电镀材料 | 镍打底镀锡 |
| 尾部长度 | 2.7 mm [ .106 in ] |
| 插板材料 | 液晶聚合物 (LCP) |
