te connectivity / amp

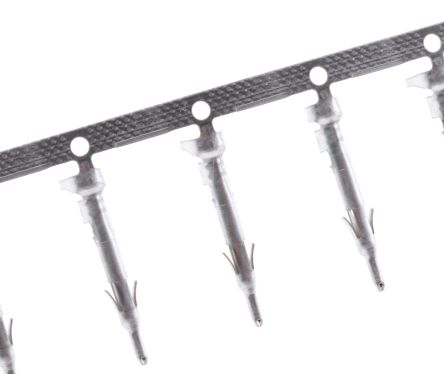

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 连接器类型 | Connector Headers and PCB Receptacles |
| 触点类型 | Power |
| 触点材料 | Brass |
| 触点电镀 | Pre-Tin Over Nickel |
| 性别 | PIN |
| 端接方式 | Crimp |
| 标准包装 | Tape & Reel |
| 产品种类 | Power to the Board |
| RoHS | RoHS Compliant |
| 产品类型 | Contacts |
| 联系人性别 | Pin (Male) |
| 额定电压 | 600 V |
| 额定电流 | 9.5 A |
| 位置/触点数 | 1 |
| 安装风格 | Snap In |
| 端接类型 | Quick Connect |
| 封装 | Reel |
| 工厂包装数量 | 4500 |
| 线规范围 | 22-18 |
| 零件号别名 | DUL-PIN-22-18AW-S/M-UMNL E25278-000 |
| 电镀 | Tin |
| 线规 | 18-22 AWG |
| 材质 | Brass |
| 针脚或插座 | Pin |
| 类型 | Stamped |
| 接触端子 | Crimp |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | A25683CT |
| 最大接触电阻 | 20mΩ |
| 最高工作温度 | 105°C |
| 最低工作温度 | -55°C |
| 线径规格 | 22 → 18 AWG |
| 工作温度范围 | -55C to 105C |
| 接触电阻最大 | 20 mohm |
| 额定电流（最大值） | 9.5 A |
| 外壳材料 | Not Required |
| 身体上的取向 | Straight |
| 联系方式行数 | Not Required |
| 触点数 | 1 POS |
| 外壳颜色 | Not Required |
| 产品长度（mm ） | 17.55 mm |
| 产品厚度（毫米） | 2.46 mm |
| 产品高度（mm ） | 1.72 mm |
| 额定电压最大 | 600VAC |
| 间距（mm） | Not Required mm |
| 系列 | :Mini-Universal MATE-N-LOK |
| 适用于 | :Miniature Circular Plastic Connectors |
| Wire Size AWG Min | :22AWG |
| Weight (kg) | 0.002 |
| Tariff No. | 85366910 |
| Wire Size AWG Max | :18AWG |
| Wire Size (AWG) | :22AWG to 18AWG |
