TE Connectivity / AMP

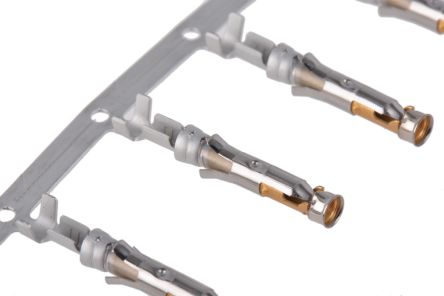

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Wire Range (mm AWG) | 0.20-0.60² [24-20] |
| 触点尺寸 | 16 |
| 等级 | Commercial |
| 引脚直径（毫米） | 1.57 [0.062] |
| PinSocket | Socket |
| 接线方式 | Crimp |
| Insulation Diameter (mm in) | 2.03 â 2.54 [0.080 â 0.100] |
| 触点类型 | Signal |
| 端子终端电镀 | Gold Flash |
| 使用 | G Series Connectors, CPC Connectors, M Series Connectors |
| 弹簧材质 | Stainless Steel |
| 触点区域镀层材料 | Gold (30) over Nickel (50) |
| 高电流 | No |
| WireCable类型 | Discrete Wire |
| 绝缘技术支持 | Yes |
| 产品类型 | Type III+ |
| 触点材料 | Brass |
| 电镀 | Gold |
| 线规 | 20-24 AWG |
| 材质 | Brass |
| 封装 | Tape & Reel (TR) |
| 电镀 - 厚度 | 30µin (0.76µm) |
| 标准包装 | 4,000 |
| 针脚或插座 | Socket |
| 类型 | Stamped |
| 接触端子 | Crimp |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 4000 |
| 产品种类 | Standard Circular Contacts |
| 额定电流 | 13 A |
| 触点电镀 | Gold |
| 系列 | Multimate Type III |
| 联系人性别 | Socket (Female) |
| 商品名 | Multimate |
| RoHS | RoHS Compliant |
| 端口数 | 1 Port |
| 性别 | F |
| 外壳材料 | Not Required |
| 安装风格 | Cable |
| 身体上的取向 | Straight |
| 触点数 | 1 POS |
| 产品厚度（毫米） | 3.68 mm |
| 产品高度（mm ） | 3.05 mm |
| 端子数 | 1 |
| 端接方式 | Crimp |
| 间距（mm） | Not Required mm |
| 镀层 | Gold |
| 镀层 - 厚度 | 30µin (0.76µm) |
| 引脚或插座 | Socket |
| 材料 | Brass |
| 触头端接 | Crimp |
| 类型 | Stamped |
| 线规 | 20-24 AWG |
| 连接器类型 | 母座 |
| 系列 | Type III+ |
| 最大电线尺寸 AWG | 20AWG |
| 使用于 | CPC 连接器、G 系列连接器、M 系列连接器 |
| 触点材料 | 黄铜 |
| 端接方法 | 压接 |
| 最小电线尺寸 AWG | 24AWG |
| 最大电线尺寸 mm2 | 0.6mm² |
| 触点电镀 | 金 |
| 最小电线尺寸 mm2 | 0.2mm² |
| 注释 | 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。 |
| 线缆尺寸 (mm²) | .2 – .6 |
| 端子类型 | 插座 |
| 端接类型 | 压接 |
| 适用于 | CPC 连接器, G 系列连接器, M 系列连接器 |
| Circuit Application | Signal |
| 线缆尺寸 (AWG) | 24 – 20 |
| 接受导线绝缘直径范围 | 2.03 – 2.54 mm [ .08 – .1 in ] |
| 端子接触部位电镀厚度 (µin) | 30 |
| 封装数量 | 4000 |
| 端子接触部电镀材料 | 金 |
| 封装方法 | 卷 |
| 线缆类型 | 分离式导线 |
| 端子基材 | 黄铜 |
| 连接器和端子端接到 | 电线和电缆 |
| 試験電流 (A) | 13 |
| 产品类型 | 端子 |
| 端子大小 | 16 |
| 端子端接区域电镀材料 | 镀金 |
