te connectivity / amp

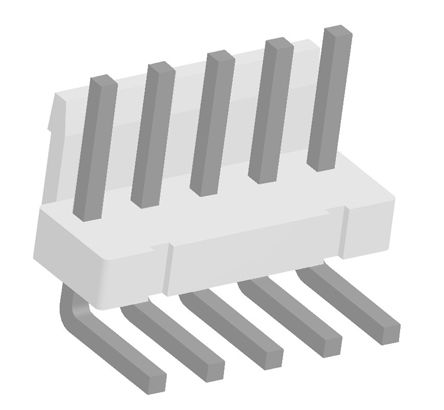

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Wire to Board |
| 间距 | 3.96 mm |
| 行数 | 1 |
| 触点数 | 5 |
| 性别 | HDR |
| 端接方式 | Solder |
| 标准包装 | Bulk |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 可燃性等级 | UL 94V-0 |
| 间距（mm （中） ） | 3.96 [0.156] |
| 材质 | Brass, Nylon |
| 电镀 | Tin |
| 安装角度 | Right Angle |
| 颜色 | Natural |
| 产品类型 | Header |
| RoHSELV符合记录 | Always was RoHS compliant |
| 位置数 | 5 |
| 触点接合长度 | 0.338" (8.59mm) |
| 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Unshrouded |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 触点类型 | Male Pin |
| 端子 | Solder |
| Contact Finish Thickness | 80µin (2.03µm) |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| RoHS | RoHS Compliant |
| 标准包装 | 1,000 |
| 系列 | Economy Power |
| 主体向性 | 直角 |
| 覆盖 | 覆盖 |
| 安装类型 | 通孔 |
| 触点材料 | 黄铜 |
| 端接方法 | 焊接 |
| 额定电流 | 7.5A |
| 行数 | 1 |
| 触点数目 | 5 |
| 类型 | 线对板 |
| 额定电压 | 250 V 交流 |
| 节距 | 3.96mm |
| 端子保持力 | Without |
| Centerline (Pitch) | 3.96 mm [ .156 in ] |
| 壳体种类 | 薄型 |
| 适用于 | 插头护套 |
| Circuit Application | Power |
| 接合固定类型 | 锁闩 |
| 封装方法 | 袋 |
| Termination Post/Tail Length | 5.34 mm [ .21 in ] |
| 电源针数量 | 5 |
| 选择性安装 | No |
| 长度 | 19.8 mm [ .7795 in ] |
| PC 板端接方法 | 通孔 - 焊接 |
| UL 防火等级 | UL 94V-0 |
| Contact Current Rating (Max) (A) | 7.5 |
| 壳体类型 | 插头 |
| Connector System | 线到板 |
| 接合对准 | 带有 |
| 工作电压 (VAC) | 250 |
| 高度 | 9.4 mm [ .37 in ] |
| 灼热丝额定值 | 标准件 - 非灼热丝 |
| PCB极性结构 | Without |
| 接合固定 | 带有 |
| 头类型 | Unshrouded |
| PCB 安装角度 | 垂直, 直角 |
| 端子布局 | 直插式 |
| 工组温度范围 | -25 – 105 °C [ -13 – 221 °F ] |
| 产品类型 | 公端 |
| 端子接触部位电镀厚度 | 80 µm [ 2.03 µin ] |
| 端子类型 | 公端 |
| PCB 安装固定 | 不带 |
| 宽度 | 15.37 mm [ .605 in ] |
| 外壳材料 | 尼龙 66, 尼龙 66 |
| Sealed Condition | Not Sealed |
| 端子端接区域电镀材料 | 锡 |
| 端子接触部电镀材料 | 锡 |
| 壳体颜色 | 白色 |
| 封装数量 | 1000 |
| 端子基材 | 黄铜 |
| 连接器和端子端接到 | 印刷电路板 |
| 接合柱长度 | 8.6 mm [ .33 in ] |
