te connectivity / amp

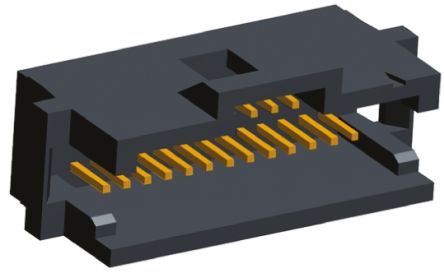

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Shrouded Header |
| 间距 | 1.27 mm |
| 行数 | 2 |
| 触点数 | 68 |
| 性别 | HDR |
| 触点电镀 | Gold Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Rail / Tube |
| 封装 | Tube |
| 产品长度 | 49.37 |
| 欧盟RoHS指令 | Compliant |
| 产品厚度 | 8.73 |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 最大额定电压 | 30VAC |
| Product Height | 9.9 |
| 外壳材料 | Thermoplastic |
| 间距 | 1.27 |
| 外壳颜色 | Black |
| 触点材料 | Phosphor Bronze |
| PCB安装方式 | Thru Hole |
| 位置数 | 68 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 端子尾部电镀 | Tin over Nickel |
| 品牌 | AMP |
| 安装角度 | Vertical |
| 绝缘电阻（MΩ ） | 5,000 |
| 产品类型 | Header Assembly |
| 电压（VAC ） | 30 |
| 包装方式 | Tube |
| 触点区域镀层材料 | Gold (30) |
| Temperature Range (°C) | -65 â +105 |
| 壳体防火等级 | UL 94V-0 |
| 评论 | **Circuit identification feature omitted on 10 and 12 position headers. |
| 有罩 | Yes |
| PCB保持力特性 | No |
| RoHSELV符合记录 | Always was RoHS compliant |
| 耐电压（V ） | 500 |
| 终止（焊接）长度（mm （英寸） ） | 2.54 [0.100] |
| 触点接合长度 | 0.125" (3.18mm) |
| 安装类型 | Through Hole |
| 颜色 | Black |
| 行间距 | 0.100" (2.54mm) |
| 堆叠高度（啮合） | 0.450" (11.43mm) |
| 连接器类型 | Shrouded |
| 触点表面涂层 | Gold |
| 端子 | Solder |
| Contact Finish Thickness | 30µin (0.76µm) |
| 板上成型高度 | 0.390" (9.91mm) |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 10 |
| 安装方式 | Vertical |
| 产品种类 | Headers & Wire Housings |
| 额定电压 | 30 VAC |
| 系列 | AMPMODU System 50 |
| 端接类型 | Through Hole |
| 位置/触点数 | 68 |
| 商品名 | AMPMODU |
| RoHS | RoHS Compliant |
| 工作温度范围 | -65C to 105C |
| 安装风格 | Through Hole |
| 联系方式行数 | 2 |
| 产品长度（mm ） | 49.37 mm |
| 产品厚度（毫米） | 8.73 mm |
| 产品高度（mm ） | 9.9 mm |
| 额定电压最大 | 30VAC |
| 间距（mm） | 1.27 mm |
| 系列 | AMPMODU System 50 |
| 主体向性 | 直 |
| 覆盖 | 覆盖 |
| 安装类型 | 通孔 |
| 触点材料 | 磷铜 |
| 端接方法 | 焊接 |
| 额定电流 | 1A |
| 行数 | 2 |
| 触点数目 | 68 |
| 类型 | 板对板、线对板 |
| 额定电压 | 30 V 交流 |
| 节距 | 1.27mm |
| 端子接触部电镀厚度 (µin) | 30 |
| 接合连接器锁扣 | 带有 |
| Centerline (Pitch) | 1.27 mm [ .05 in ] |
| 壳体种类 | 2- 面 |
| 端子类型 | 插针 |
| 连接器类型 | 头 |
| 稳定装置 | 不带 |
| 端子形状 | 圆形, 圆形 |
| 封装方法 | 盒和管, 管 |
| 板支座 | 带有 |
| 端子基材 | 铜合金 |
| 应力消除 | 不带 |
| PC 板端接方法 | 通孔 |
| 键控 | 否 |
| Contact Current Rating (Max) (A) | 1 |
| UL 易燃性等级 | UL 94V-0 |
| 外形 | 标准 |
| 接合对准 | 带有 |
| 接合连接器锁扣类型 | 制动器闭锁 |
| 端子保护类型 | 带罩 |
| 介质耐压 | 500 V |
| 端子接触部电镀材料 | 金 |
| 壳体颜色 | 黑色 |
| 接头类型 | 带罩 |
| 密封圈 | 不带 |
| 产品类型 | 连接器 |
| 接合对准类型 | 极化 |
| 电压 (VAC) | 30 |
| PCB 安装固定 | 不带 |
| 面板安装固定 | 不带 |
| PCB 安装方式 | 通孔 |
| PCB 安装方向 | 垂直 |
| 外壳材料 | 热塑性 |
| 端接柱体长度 | 2.54 mm [ .1 in ] |
| 终端电镀厚度 (µin) | 150 – 250 |
| 焊尾端子电镀材料 | 镍打底镀锡 |
| 柱体尺寸 | .381 mm [ .015 in ] |
| 选择性装载 | 否 |
| 终端电镀材料 | 哑光锡铅 |
| 连接器种类 | 插头 |
| 封装数量 | 10 |
| 行间距 | 2.54 mm [ .1 in ] |
| 注释 | **10 和 12- 位接头上没有位识别特性。 |
| PCB 厚度（建议） | 1.397 mm [ .055 in ] |
| 连接器和端子端接到 | 印刷电路板 |
| 端子保护 | 带有 |
| 工组温度范围 (°C) | -65 – 105 |
| 已批准的标准 | CSA LR7189, UL E28476 |
| 接合柱长度 | 2.54 mm [ .1 in ] |
