te connectivity / amp

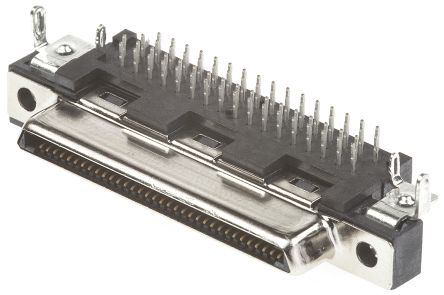

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | VHDCI |
| 性别 | RCP |
| 间距 | 1.6 mm |
| 安装 | Through Hole |
| 身体上的取向 | Right Angle |
| 标准包装 | Bulk |
| PCB极化 | Without |
| 外壳材质 | Steel |
| 将可燃性等级 | UL 94V-0 |
| 外壳材料 | Thermoplastic |
| SMT兼容 | Yes |
| 位置数 | 68 |
| 简介 | High |
| Lead Free Solder Processes | Reflow solder capable to 245°C, Reflow solder capable to 260°C |
| PCB安装方式 | Thru Hole |
| 安装角度 | Right Angle |
| 行数 | 2 |
| 外壳颜色 | Black |
| 产品类型 | Connector |
| 外壳电镀 | Nickel over Copper |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 堆叠 | No |
| 屏蔽 | Yes |
| 触点区域镀层材料 | Gold (30) over Palladium Nickel |
| 壳体防火等级 | UL 94V-0 |
| 要终止 | Printed Circuit Board |
| 插入材料 | Thermoplastic |
| 联系中心线间距（毫米） | 0.80 [0.031] |
| 交配型 | Receptacle |
| 中心接地板 | Without |
| PCB保持力特性 | Yes |
| 端子尾部电镀 | Tin |
| 触点材料 | Phosphor Bronze |
| RoHSELV符合记录 | Always was RoHS compliant |
| 评论 | Row 1 - kinked legs |
| 终止（焊接）长度（mm （英寸） ） | 2.27 [0.089] |
| 卖备选方案 | 787254-1796055-15787254-1787254-4 |
| 子类别 | Connector Interface |
| 交货期 | 28 Days |
| 法兰特点 | Insert, Threaded (M2) |
| 产品特点 | Board Guide, Board Lock, Shielded |
| 安装类型 | Panel Mount; Through Hole, Right Angle |
| 连接器类型 | Receptacle |
| 触点表面涂层 | Gold |
| 端子 | Solder |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | Outer Shroud Contacts |
| 其他名称 | 57960551 |
| RoHS指令 | Lead free / RoHS Compliant |
| 额定电流 | 1A |
| 触点数 | 68 |
| 端接方式 | Solder |
| 额定电压 | 30 V ac |
| 工厂包装数量 | 320 |
| 产品种类 | Headers & Wire Housings |
| 封装 | Bulk |
| 位置/触点数 | 68 |
| 触点电镀 | Gold |
| RoHS | RoHS Compliant |
| 工作温度范围 | -55C to 85C |
| 端口数 | 1 Port |
| 额定电流（最大值） | 1/Contact A |
| 安装风格 | Through Hole |
| 工作温度最高摄氏度。 | 85C |
| 工作温度敏度。 | -55C |
| 产品长度（mm ） | 42.7 mm |
| 端子数 | 68 |
| 额定电压最大 | 30VAC |
| 间距（mm） | 1.6 mm |
| 产品厚度（毫米） | 14.68 mm |
| 产品高度（mm ） | 6.84 mm |
| 系列 | :Champ |
| No. of Contacts | :68 |
| 接触端子 | :Through Hole Right Angle |
| Connector Mounting | :Cable |
| 节距 | :0.8mm |
| Weight (kg) | 0.002 |
| Tariff No. | 85369010 |
