te connectivity / amp

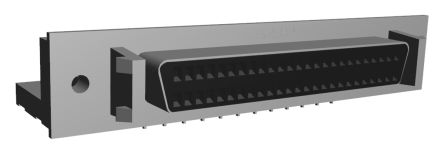

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | SKT |
| 间距 | 2.54 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Right Angle |
| 标准包装 | Rail / Tube |
| 产品种类 | D-Sub Standard Connectors |
| RoHS | RoHS Compliant |
| 位置/触点数 | 50 |
| 行数 | 4 |
| 安装风格 | Through Hole |
| 安装方式 | Right |
| 端接类型 | Solder |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 绝缘 | Insulated |
| 绝缘材料 | Thermoplastic |
| 封装 | Tube |
| 系列 | Series III |
| 外壳材质 | Steel |
| 外壳电镀 | Tin |
| 工厂包装数量 | 10 |
| PCB厚度（毫米（ ） ） | 1.57 [0.062] |
| PCB极化 | Without |
| 导轨 | Without |
| 外壳材料 | Thermoplastic |
| 配合连接器锁扣类型 | Latch Blocks |
| 位置数 | 50 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Reflow solder capable to 245°C, Reflow solder capable to 260°C |
| 产品系列 | Series III |
| 品牌 | AMP |
| 安装角度 | Right Angle |
| 外壳颜色 | Black |
| 支架电镀 | Nickel over Copper |
| 发表电镀 | Tin over Nickel |
| 产品类型 | Connector |
| 屏蔽 | Yes |
| 触点区域镀层材料 | Gold (30), Gold Flash over Palladium Nickel |
| 壳体防火等级 | UL 94V-0 |
| 外壳类型 | Full Metal |
| PCB保持力特性 | No |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | With |
| 终止（焊接）长度（mm （英寸） ） | 2.54 [0.100] |
| 外壳尺寸，连接器布局 | 0.050 Pitch x 0.100 Row to Row |
| 法兰特点 | Housing/Shell (2-56); Latchblocks |
| 产品特点 | Shielded |
| 安装类型 | Panel Mount; Through Hole, Right Angle |
| 额定电压 | 30V |
| 颜色 | Black |
| 连接器类型 | Receptacle, Female Sockets |
| 外壳材料，表面处理 | Steel, Nickel Plated |
| 触点表面涂层 | Gold |
| 工作温度 | -55°C ~ 105°C |
| 端子 | Solder |
| 触点类型 | Signal |
| 额定电流 | 1A |
| Contact Finish Thickness | Flash |
| 连接器类型 | D-Type |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作电压（最大） | 30VAC |
| 工作温度范围 | -55C to 105C |
| 弧度硬化 | No |
| 端口数 | 1 Port |
| 联系方式行数 | 2 |
| 触点数 | 50 POS |
| 插头/插座 | SKT |
| 产品长度（mm ） | 52.45 mm |
| 产品厚度（毫米） | 16.87 mm |
| 产品高度（mm ） | 10.31 mm |
| 端子数 | 50 |
| 联系间距（mm） | 2.54 mm |
| 触点数目 | 50 |
| 连接器类型 | 母座 |
| 系列 | Amplimite .050 III |
| 系列号 | 5787394 |
| 主体向性 | 直角 |
| 最高工作温度 | +105°C |
| 安装类型 | 通孔 |
| 触点材料 | 磷铜 |
| 安装硬件 | 安装孔 |
| 长度 | 52.45mm |
| 额定电流 | 1A |
| 外壳材料 | 热塑性 |
| 最低工作温度 | -55°C |
| 深度 | 10.31mm |
| 触点电镀 | 金 |
| 额定电压 | 30 V 交流 |
| 节距 | 1.27mm |
| 宽度 | 16.87mm |
| 尺寸 | 52.45 x 16.87 x 10.31mm |
| 端子接触部电镀厚度 (µin) | 30 |
| 支架电镀材料 | 铜镀镍 |
| Centerline (Pitch) | 1.27 mm [ .05 in ] |
| Post Plating Material | Tin over Nickel |
| 外壳电镀材料 | 铜镀镍 |
| 封装方法 | 管 |
| 屏蔽 | 是 |
| 安装孔直径 (in) | .109 |
| 行数 | 2 |
| PC 板端接方法 | 通孔 - 焊接 |
| UL 易燃性等级 | UL 94V-0 |
| PCB极性结构 | Without |
| 接合对准 | 不带 |
| 端子接触部电镀材料 | 金, 钯镍打底镀薄金 |
| 壳体颜色 | 黑色 |
| 柱体尺寸 (in) | .012 |
| 接合固定 | 带有 |
| 产品类型 | 连接器 |
| PCB 安装固定 | 不带 |
| Shell Plating Finish | Bright |
| 接地齿 | Without |
| PCB 安装方向 | 直角 |
| 端接柱体长度 | 2.54 mm [ .1 in ] |
| 接合固定类型 | 锁闩 |
| 连接器和端子端接到 | 印刷电路板 |
| 封装数量 | 10 |
| 连接器种类 | 母端 |
| PCB 厚度（建议） | 1.57 mm [ .062 in ] |
| 端子基材 | 磷青铜 |
| 已批准的标准 | UL E28476 |
| 支架材料 | 锌 |
