te connectivity / amp

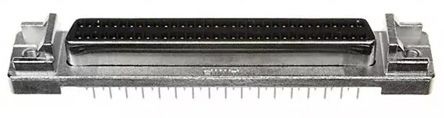

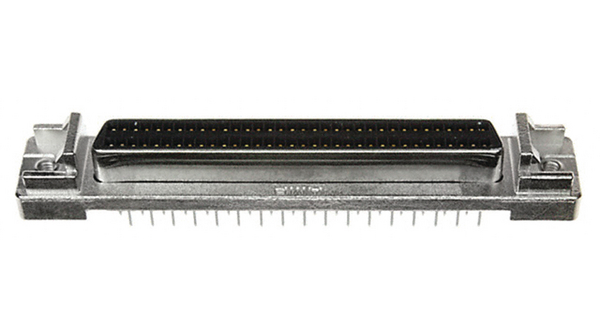

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | SKT |
| 间距 | 2.54 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 标准包装 | Rail / Tube |
| 产品种类 | D-Sub Standard Connectors |
| RoHS | RoHS Compliant |
| 位置/触点数 | 68 |
| 行数 | 2 |
| 安装风格 | Through Hole |
| 端接类型 | Solder |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 额定电流 | 1 A |
| 工作温度范围 | - 55 C to + 105 C |
| 封装 | Tube |
| 系列 | Series III |
| 外壳材质 | Steel |
| 外壳电镀 | Tin over Copper |
| 工厂包装数量 | 8 |
| 额定电压 | 100 VAC |
| PCB极化 | Without |
| 导轨 | With |
| 外壳材料 | Thermoplastic |
| 配合连接器锁扣类型 | Latch Blocks |
| 位置数 | 68 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Reflow solder capable to 245°C, Reflow solder capable to 260°C |
| 产品系列 | Series III |
| 品牌 | AMP |
| 安装角度 | Vertical |
| 支架电镀 | Nickel over Copper |
| 发表电镀 | Tin |
| 产品类型 | Connector |
| 屏蔽 | Yes |
| 触点区域镀层材料 | Gold (30), Gold Flash over Palladium Nickel |
| PCB保持力的方法 | Mounting Holes |
| 壳体防火等级 | UL 94V-0 |
| 外壳类型 | Full Metal |
| PCB保持力特性 | Yes |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | With |
| 终止（焊接）长度（mm （英寸） ） | 3.18 [0.125] |
| 外壳尺寸，连接器布局 | 0.050 Pitch x 0.100 Row to Row |
| 法兰特点 | Housing/Shell (2-56); Latchblocks, Rails |
| 产品特点 | Shielded |
| 安装类型 | Through Hole |
| 颜色 | Black |
| 连接器类型 | Receptacle, Female Sockets |
| 外壳材料，表面处理 | Steel, Nickel Plated |
| 触点表面涂层 | Gold |
| 工作温度 | -55°C ~ 105°C |
| 端子 | Solder |
| 触点类型 | Signal |
| Contact Finish Thickness | Flash |
| 连接器类型 | D-Type |
| RoHS指令 | Lead free / RoHS Compliant |
| 深度 | 10.31mm |
| 外形尺寸 | 63.88 x 8.92 x 10.31mm |
| 长度 | 63.88mm |
| 最高工作温度 | +105°C |
| 最低工作温度 | -55°C |
| 触点数 | 68 |
| 宽度 | 8.92mm |
| 工作温度范围 | -55C to 105C |
| 弧度硬化 | No |
| 端口数 | 1 Port |
| 联系方式行数 | 2 |
| 插头/插座 | SKT |
| 产品长度（mm ） | 63.88 mm |
| 产品厚度（毫米） | 10.31 mm |
| 产品高度（mm ） | 8.92 mm |
| 端子数 | 68 |
| 联系间距（mm） | 2.54 mm |
| 工作电压（最大） | 30VAC |
| No. of Contacts | :68 |
| 接触端子 | :Solder |
| Connector Mounting | :PCB |
| Connector Mounting Orientation | :PCB |
| 可燃性等级 | :UL94V-0 |
| 材质 | :Thermoplastic |
| 端子电镀 | :Tin |
| Weight (kg) | 0.001 |
| Tariff No. | 85369010 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
