te connectivity / amp

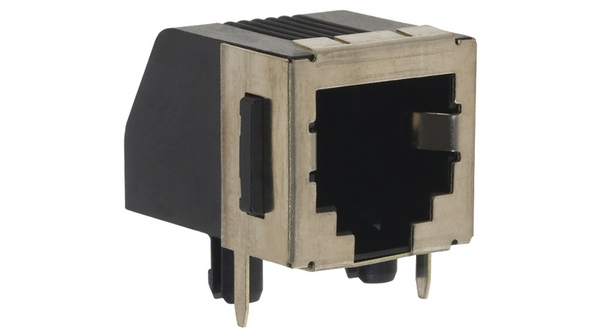

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | RJ-14 |
| 性别 | F |
| 触点数 | 6 |
| 间距 | 2.54 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Right Angle |
| 标准包装 | Trays |
| PCB厚度（毫米（ ） ） | 1.57 [0.062] |
| PCB安装角度 | Side Entry (Right Angle) |
| 端口配置 | Single |
| PCB端接类型 | Solder |
| 外壳材料 | Polyester (PBT) |
| PCB安装方式 | Thru Hole |
| 位置数 | 6 |
| 简介 | Low |
| 法兰 | No |
| 锁风格 | Standard |
| 已加载的触点数 | 4 |
| 产品类型 | Jack |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 屏蔽 | Yes |
| 面板止 | With |
| 包装方式 | Tray |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 键控 | No |
| 印刷电路板接地接线片位置（毫米） | 3.05 [0.120] |
| 插孔类型 | RJ14 |
| 屏蔽镀层 | Tin |
| 触点区域镀层材料 | Gold (50) over Nickel (50) |
| 倒置插孔表面 | No |
| 印刷电路板尾部长度（毫米） | 3.80 [0.150] |
| 高（毫米） | 12.70 [0.500] |
| 印刷电路板地线接线片数目 | 2 |
| LED | Without |
| 插孔配置 | 1 x 1 |
| 颜色 | Black |
| 屏蔽材料 | Copper Alloy |
| 性能类别 | Cat 3 |
| 面板附件 | With |
| 接地选项 | PCB Ground |
| 端子尾部电镀 | Tin over Nickel |
| 壳体防火等级 | UL 94V-0 |
| RoHSELV符合记录 | Always was RoHS compliant |
| 触点材料 | Phosphor Bronze |
| 评分 | Cat3 |
| 翼片方向 | Down |
| 屏蔽 | Shielded |
| 安装类型 | Through Hole |
| 位置/触点数 | 6p4c (RJ11, RJ14) |
| 行数 | 1 |
| 端子 | Solder |
| 连接器类型 | Jack |
| 触点表面涂层 | Gold |
| 封装 | Tray |
| 端口数 | 1 |
| 工作温度 | -40°C ~ 85°C |
| LED颜色 | Does Not Contain LED |
| 产品特点 | Board Lock, Panel Stops |
| 定位 | 90° Angle (Right) |
| Contact Finish Thickness | 50µin (1.27µm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 触点电镀 | Gold over Nickel |
| 深度 | 14.2mm |
| 局域网类型 | Cat3 |
| 长度 | 18.54mm |
| 方法数目 | 6P4C |
| 屏蔽类型 | STP |
| 宽度 | 12.57mm |
| 工厂包装数量 | 152 |
| 安装方式 | Right |
| 产品种类 | Modular Connectors / Ethernet Connectors |
| USOC代码 | RJ14 |
| 额定电压 | 150 V |
| 端接类型 | Through Hole |
| 位置/触点数 | 4 |
| 可燃性等级 | UL 94 V-0 |
| 系列 | 555 |
| 额定电流 | 1.5 A |
| RoHS | RoHS Compliant |
| 工作温度范围 | -40C to 70C |
| 位置加载 | 4 |
| 额定电流（最大值） | 1.5/Contact A |
| 安装风格 | Through Hole |
| 外壳颜色 | Black |
| 产品长度（mm ） | 15.88 mm |
| 产品厚度（毫米） | 18.42 mm |
| 产品高度（mm ） | 12.7 mm |
| 额定电压最大 | 150VAC |
| 间距（mm） | 2.54 mm |
| 类别人数 | Cat 3 |
| 家庭 | 5555154 |
| No. of Contacts | :4 |
| No. of Positions | :6 |
| No. of Ports | :1 |
| 接触端子 | :Through Hole Right Angle |
| Weight (kg) | 0.03 |
| Tariff No. | 85369010 |
