te connectivity / amp

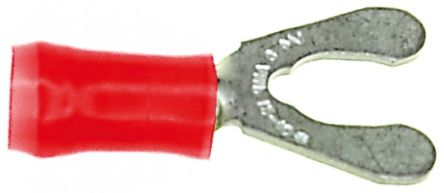

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Spring Spade Terminal |
| 螺栓尺寸 | 6 mm |
| 线径规格 | 16-22 AWG |
| 标准包装 | Bulk |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Fork Terminals |
| 线规 | 22-16 |
| 梭哈/标签大小 | 1/4 (M6) |
| 绝缘 | Insulated |
| 颜色 | Red |
| 触点电镀 | Tin |
| 绝缘材料 | Nylon |
| 材质 | Phosphor Bronze |
| 额定电压 | 300 VAC |
| 绝缘技术支持 | Insulation Support |
| 插座样式 | Straight |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 舌片材料厚度（毫米） | 0.79 [0.031] |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | AMP |
| Wire Range (mm (AWG)) | 0.30-1.40² [22-16] |
| 绝缘直径（毫米（ ） ） | 2.03-3.18 [.080-.125] |
| 体风格 | PIDG |
| 电压（VAC ） | 300 |
| 包装方式 | Loose Piece |
| 端子形状 | Spring Spade, Short |
| WireCable类型 | Regular Wire |
| 重型 | No |
| GovernmentIndustry资格 | No |
| 形状 | SPADE-028 |
| 螺钉直径（毫米） | 6.35 [0.250] |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 509 â 3,260 |
| 梭哈/标签大小 | 1/4 Stud |
| 长度 - 总体 | 1.033" (26.24mm) |
| 长度 - 终端 | 0.404" (10.26mm) |
| 产品特点 | Serrated Termination |
| 安装类型 | Free Hanging (In-Line) |
| 绝缘直径 | 0.080" ~ 0.125" (2.03mm ~ 3.18mm) |
| 宽度 - 外边 | 0.625" (15.88mm) |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 材料 - 绝缘体 | Polyamide (PA), Nylon |
| 开口内舌 | 0.250" (6.35mm) |
| 长度 - 环中心至终端 | 0.343" (8.71mm) |
| 端子 | Crimp |
| 终端类型 | Spring, Snap |
| 触点材料 | Phosphor Bronze |
| RoHS指令 | Lead free / RoHS Compliant |
| 系列 | PIDG |
| 覆盖 | 无覆盖 |
| 总体长度 | 26.24mm |
| 绝缘材料 | 尼龙 |
| 最大电线尺寸 AWG | 16AWG |
| 绝缘 | 绝缘 |
| 触点材料 | 铜色 |
| 宽度 | 15.88mm |
| 最小电线尺寸 AWG | 22AWG |
| 最大电线尺寸 mm2 | 1.65mm² |
| 触点电镀 | 锡 |
| 颜色 | 红色 |
| 螺栓尺寸 | M6 (1/4) |
| 厚度 | 0.84mm |
| 最小电线尺寸 mm2 | 0.26mm² |
| Wire/Cable Composition | Solid or Stranded |
| Wire Size (AWG) | 22 – 16 |
| Barrel Style | Standard |
| 端子类型 | 叉形簧片 |
| Barrel Inside Diameter (in) | .128 |
| 封装方法 | 活块 |
| 螺钉尺寸 | M6 |
| Terminal Angle | Straight |
| 电线绝缘直径（最大值） (in) | .17 |
| 总长 (in) | 1.033 |
| 绝缘 | Yes |
| 压线筒类型 | 闭式压线筒 |
| 绝缘套管材料 | 尼龙 |
| 电线尺寸 (CMA) | 509 – 3260 |
| Insulated Wire Support | Yes |
| Wire Size (mm²) | .3 – 1.42 |
| 电压（最大值） (V) | 300 |
| 螺钉直径 | 6.35 mm [ .25 in ] |
| 电镀材料 | 磷青铜, 锡 |
| 密封性 | 否 |
| Barrel Color | Red |
| 主体种类 | 短 |
| 检查插槽 | 否 |
| 线缆类型 | 常规导线 |
| Support Style | Insulation Support |
| 端子方向 | 直式 |
| Shape Code | SPADE-028 |
| 绝缘套管颜色 | 红色 |
| 封装数量 | 1000 |
| 符合政府资质 | 否 |
| 电线绝缘直径 | 2.03 – 3.18 mm [ .08 – .125 in ] |
| Tongue Thickness | .79 mm [ .031 in ] |
