te connectivity / amp

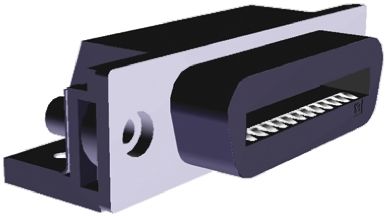

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | IEEE 488 |
| 性别 | PL |
| 间距 | 2.16 mm |
| 安装 | Cable Mount |
| 身体上的取向 | Right Angle |
| 标准包装 | Bulk |
| 简介 | Standard |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 产品种类 | Connectors |
| 颜色 | Gray |
| 线径规格（实心） （毫米（ AWG ） ） | 0.51-0.40 [24-26] |
| 包装方式 | Individual Kit |
| 面板附件 | Without |
| 插槽类型字母代码 | B |
| Cable Outer Diameter (mm in) | 8.89 â 10.80 [0.350 â 0.425] |
| 配合锁扣 | Without |
| 屏蔽 | No |
| 防护罩 | Without |
| 触点区域镀层材料 | Gold (30) over Nickel (50), Gold Flash over Palladium Nickel over Nickel |
| Wire Range (Stranded) (mm² AWG) | 0.20² [24] |
| WireCable类型 | 7 Strand, Solid |
| 房屋色点名称 | Blue |
| 产品类型 | Connector Kit |
| RoHSELV符合记录 | Always was RoHS compliant |
| 位置数 | 50 |
| 子类别 | Connector Interface |
| 封装 | Individual |
| 交货期 | 98 Days |
| 法兰特点 | Insert, Threaded (4-40) |
| 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Plug |
| 触点表面涂层 | Gold |
| 行数 | 2 |
| 端子 | IDC |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | Center Strip Contacts |
| RoHS指令 | Lead free / RoHS Compliant |
| 触点材料 | Copper Alloy |
| 触点电镀 | Gold over Nickel |
| 外壳材料 | PPO |
| 触点数 | 50 |
| 端接方式 | IDT |
| 工厂包装数量 | 1 |
| 安装方式 | Right |
| 端接类型 | Cable |
| 安装风格 | Free Hanging |
| 位置/触点数 | 50 |
| RoHS | RoHS Compliant |
| NumberofContacts | 50 |
| PrimaryType | IndustrialRectangular |
| 连接器类型 | 公插 |
| 系列 | CHAMP-LOK |
| 主体向性 | 直角 |
| 安装类型 | 电缆安装 |
| 触点材料 | 铜合金 |
| 端接方法 | IDC |
| 外壳材料 | 聚苯醚 (PPO) |
| 触点数目 | 50 |
| 触点电镀 | 金镀镍 |
| 节距 | 2.16mm |
| 螺纹尺寸 | 4-40 UNC 2B |
| Centerline (Pitch) | 2.16 mm [ .085 in ] |
| 封装方法 | 袋 |
| 屏蔽 | 是 |
| 端子基材 | 铜合金 |
| 行数 | 2 |
| 壳体色点名称 | 蓝色 |
| 产品类别 | 连接器 |
| 外形 | 标准 |
| 颜色 | 灰色 |
| Insulation Diameter (Max) | 1.14 mm [ .045 in ] |
| 接合连接器锁扣类型 | 螺钉锁, 螺钉锁 |
| 端子接触部电镀材料 | 金, 钯镍合金镀金 |
| 端子接触部电镀厚度 | .76 µm [ 30 µin ] |
| Cable Diameter (Max) | 10.8 mm [ .425 in ] |
| 产品类型 | 套件 |
| 面板安装固定 | 不带 |
| Solid Wire Range (mm²) | .13 – .32 |
| Solid Wire Range (AWG) | 26 – 24 |
| 保护盖 | 不带 |
| 插槽类型字母代码 | B |
| 线缆类型 | 分离式导线, 环状护套电缆 |
| Stranded Wire Range (AWG) | 24 |
| 连接器分类 | IDC |
| 电缆外径 | 8.89 – 10.8 mm [ .35 – .425 in ] |
| 连接器种类 | 插头 |
| 套件类型 | 连接器套件 |
| 封装数量 | 1 |
| Stranded Wire Range (mm²) | .33 |
| 线径范围 (AWG) | 26 – 24 |
