te connectivity / amp

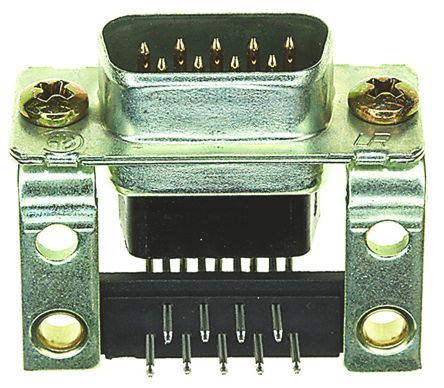

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | PIN |
| 间距 | 2.74 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Right Angle |
| 标准包装 | Trays |
| 产品种类 | D-Sub Standard Connectors |
| RoHS | RoHS Compliant |
| 位置/触点数 | 9 |
| 行数 | 2 |
| 安装风格 | Through Hole |
| 端接类型 | Solder |
| 触点材料 | Brass |
| 触点电镀 | Gold |
| 封装 | Tray |
| 系列 | HDP-20 |
| 外壳材质 | Steel |
| 外壳电镀 | Zinc |
| 外壳尺寸 | 1 |
| 工厂包装数量 | 140 |
| PCB安装角度 | Right Angle |
| 面板附件 | Without |
| 外壳材料 | Thermoplastic |
| 密封 | No |
| PCB厚度（毫米） | 0.062 [1.57] |
| PCB安装方式 | Thru Hole |
| 位置数 | 9 |
| 简介 | Standard |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 颜色代码 | None |
| 端子尾部电镀 | Tin over Nickel |
| 品牌 | AMP |
| 接地母线 | Without |
| 发表尺寸（毫米（ ） ） | 0.64 [.025] |
| 联系形状 | Square |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 足迹（毫米（ ） ） | 13.84 [.545] |
| 终止（焊接）长度（毫米） | 3.18 [0.125] |
| 触点区域镀层材料 | Gold Flash |
| PCB保持力的方法 | Mounting Holes |
| 壳体防火等级 | UL 94V-0 |
| 接地齿 | Without |
| 安装孔直径（毫米（ ） ） | 3.05 [.120] |
| 产品系列 | HDP-20 |
| 外壳类型 | Front Metal Shell |
| 接地夹 | Without |
| PCB保持力特性 | Yes |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | Without |
| 外壳尺寸，连接器布局 | 1 (DE, E) |
| 法兰特点 | Mating Side; Standard Screws (4-40) |
| 产品特点 | Mounting Brackets |
| 安装类型 | Through Hole, Right Angle |
| 额定电压 | 125V |
| 颜色 | Black |
| 连接器类型 | Plug, Male Pins |
| 外壳材料，表面处理 | Steel, Yellow Chromate Plated Zinc |
| 触点表面涂层 | Gold |
| 工作温度 | -55°C ~ 105°C |
| 端子 | Solder |
| 触点类型 | Signal |
| 额定电流 | 6A |
| Contact Finish Thickness | Flash |
| 连接器类型 | D-Sub |
| RoHS指令 | Lead free / RoHS Compliant |
| 触点数目 | 9 |
| 连接器类型 | 公插 |
| 系列 | Amplimite HDP-20 |
| 系列号 | 5205865 |
| 主体向性 | 直角 |
| 安装类型 | 通孔 |
| 触点材料 | 黄铜 |
| 宽度 | 1.025in |
| 外壳材料 | 热塑性 |
| 深度 | 0.494in |
| 触点电镀 | 金 |
| 长度 | 1.213in |
| 节距 | 2.743mm |
| 尺寸 | 1.213 x 1.025 x 0.494in |
| 外壳尺寸 | 1 |
| 外壳电镀材料 | 锌 |
| PCB 安装固定类型 | 安装孔 |
| 封装方法 | 包装 |
| 柱体尺寸 | .64 mm [ .025 in ] |
| 端子基材 | 黄铜 |
| 行数 | 2 |
| 安装孔直径 | 3.05 mm [ .12 in ] |
| UL 易燃性等级 | UL 94V-0 |
| 外形 | 标准 |
| 塑料 | 否 |
| 端子接触部电镀材料 | 镀薄金 |
| 占地面积 | 13.84 mm [ .545 in ] |
| 壳体颜色 | 黑色 |
| 端子形状 | 直角 |
| 产品类型 | 连接器 |
| 密封性 | 否 |
| PCB 安装固定 | 带有 |
| 面板安装固定 | 不带 |
| 接地汇流条 | 不带 |
| 预装 | 是 |
| PCB 安装方向 | 直角 |
| 封装数量 | 140 |
| 端接柱体长度 | 3.18 mm [ .125 in ] |
| Centerline (Pitch) (in) | .108 |
| 焊尾端子电镀材料 | 镍打底镀锡 |
| PCB Mounting Style | Through Hole |
| 连接器种类 | 插头 |
| PCB 厚度（建议） | 2.36 mm [ .093 in ] |
| 连接器和端子端接到 | 印刷电路板 |
