te connectivity / amp

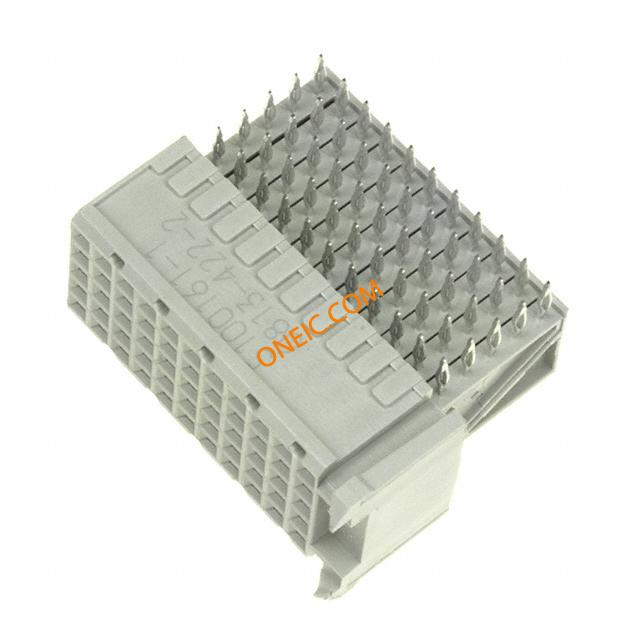

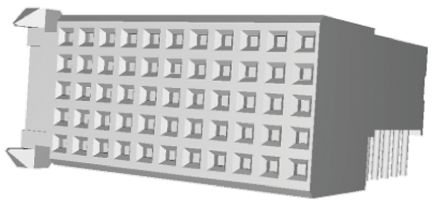

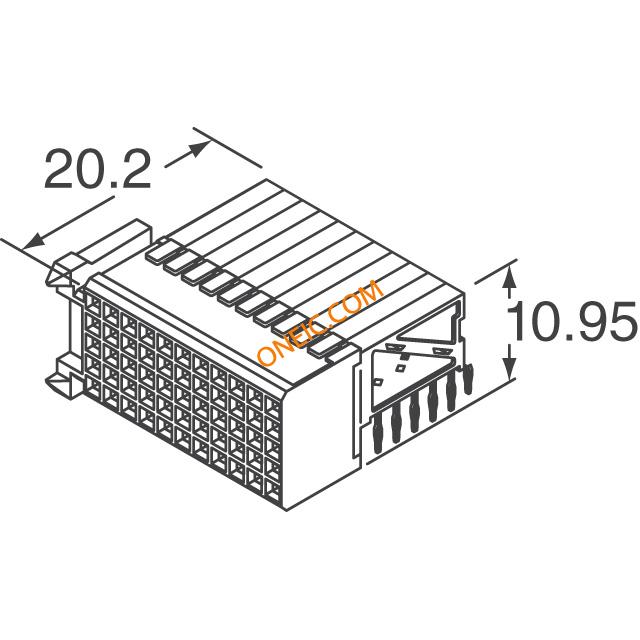

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Hard Metric |
| 间距 | 2 mm |
| 行数 | 5 |
| 触点数 | 55 |
| 端接方式 | Press Fit |
| 安装 | Through Hole |
| 触点电镀 | Gold Over Nickel |
| 标准包装 | Rail / Tube |
| PCB安装角度 | Right Angle |
| 联系方式 | Short Tail |
| 外壳材料 | PBT - GF |
| 接地联系人 | Without |
| 位置数 | 55 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 品牌 | AMP |
| 模块长度（毫米） | 25.00 [0.984] |
| 板载 | Free Board |
| 外壳颜色 | Gray |
| 交配极化方法 | Guide Lugs |
| 屏蔽 | No |
| 性别 | Receptacle |
| 连接器类型 | Type C |
| 包装数量 | 22 |
| 接口类型 | 2mm HM |
| 触点区域镀层材料 | Gold (30) over Nickel (50) |
| 壳体防火等级 | UL 94V-0 |
| 穿通柱长度（毫米（ ） ） | 3.71 [0.146] |
| 端子终端电镀 | Tin over Nickel |
| CompactPCI的 | No |
| 加载行 | A, E, B, C, D |
| 串扰版本 | Standard |
| 产品类型 | Connector |
| 触点类型 | ACTION PIN Post, Signal |
| RoHSELV符合记录 | Always was RoHS compliant |
| 交配极化 | With |
| 触点材料 | Phosphor Bronze |
| 连接器用途 | Backplane |
| 额定电流 | 1.5A |
| 安装类型 | Through Hole, Right Angle |
| 额定电压 | 500V |
| 触点表面涂层 | Gold |
| 封装 | Tube |
| 工作温度 | -55°C ~ 125°C |
| 端子 | Press-Fit |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | C 11 |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 22 |
| 安装方式 | Right |
| 产品种类 | Hard Metric Connectors |
| 系列 | Z-Pack |
| 端接类型 | Press Fit |
| 安装风格 | Through Hole |
| 位置/触点数 | 55 |
| RoHS | RoHS Compliant |
| 身体上的取向 | Right Angle |
| 联系方式行数 | 5 |
| 产品长度（mm ） | 24.95 mm |
| 产品厚度（毫米） | 21.8 mm |
| 产品高度（mm ） | 12.25 mm |
| 间距（mm） | 2 mm |
| 触点数目 | 55 |
| 连接器类型 | 母座 |
| 系列 | Z-PACK HM |
| 主体向性 | 直角 |
| 最高工作温度 | +125°C |
| 背板连接器类型 | 硬公制 C 型 |
| 触点材料 | 磷铜 |
| 端接方法 | 焊接 |
| 额定电流 | 15A |
| 外壳材料 | 聚碳酸酯 (PBT) |
| 最低工作温度 | -55°C |
| 行数 | 5 |
| 列数 | 11 |
| 触点电镀 | 金镀镍 |
| 额定电压 | 500 V ac |
| 节距 | 2mm |
| 接地端子 | 不带 |
| AdvancedTCA 指定产品 | 否 |
| 模块长度 (mm) | 25 |
| 封装方法 | 管 |
| 屏蔽 | 否 |
| 端子基材 | 磷青铜 |
| 装载行 | A, B, C, D, E |
| 接合对准类型 | 引导凸耳 |
| UL 易燃性等级 | UL 94V-0 |
| 端子配置 | ACTION PIN, 信号 |
| 端子接触部电镀材料 | 基于性能 |
| 壳体颜色 | 灰色 |
| 端子种类 | 短尾 |
| 先通/后断 | 否 |
| 串扰版本 | 标准 |
| PCB 安装方向 | 直角 |
| CompactPCI 名称 | 无 |
| 数据速率 (Gb/s) | ≤1 |
| 接口类型 | 2mm HM |
| 终端电镀材料 | 镍打底镀锡 |
| 连接器种类 | 母端 |
| 封装数量 | 22 |
| 穿通柱体长度 (mm) | 3.7 |
| Centerline (Pitch) (mm) | 2 |
| 连接器和端子端接到 | 印刷电路板 |
