TE Connectivity / AMP

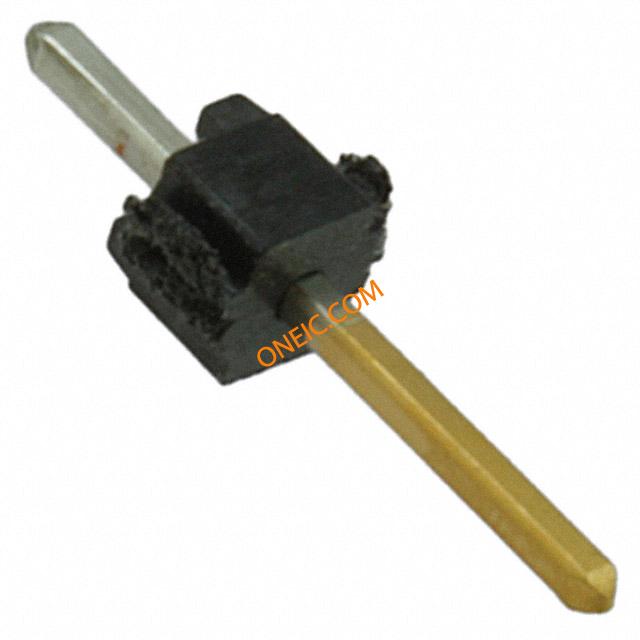

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 外壳材料 | Thermoplastic Polyester |
| 选择性安装 | No |
| 高速串行数据连接器 | No |
| 简介 | Standard |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 端子尾部电镀 | Tin over Nickel |
| 品牌 | Tyco Electronics |
| 表面贴装兼容 | Yes |
| 安装角度 | Vertical |
| 行数 | Single |
| 外壳颜色 | Black |
| 头类型 | Reeled Breakaway |
| 产品类型 | Header |
| 联系形状 | Square |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 终止（焊接）长度（毫米） | 2.79 [0.110] |
| 触点区域镀层材料 | Gold (30) |
| 壳体防火等级 | UL 94V-0 |
| 安装类型 | PC Board |
| 发表尺寸（毫米（ ） ） | 0.64 [.025] |
| 配合柱长度（毫米） | 5.84 [0.230] |
| 高温房 | Yes |
| 安装耳 | Without |
| 面板附件 | Without |
| PCB保持力特性 | No |
| 中心线矩阵（毫米（ ） ） | 2.54 [.100] |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | Without |
| 触点材料 | Phosphor Bronze |
| 触点接合长度 | 0.230" (5.84mm) |
| 安装类型 | Through Hole |
| 颜色 | Black |
| 标准包装 | 25,000 |
| 连接器类型 | Header, Unshrouded, Breakaway |
| 触点表面涂层 | Gold |
| 封装 | Tape & Reel (TR) |
| 间距 | 0.100" (2.54mm) |
| 触点类型 | Male Pin |
| 端子 | Solder |
| Contact Finish Thickness | 30µin (0.76µm) |
| 位置数 | 25000, Cuttable |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | A105161CT |
| 工厂包装数量 | 25000 |
| 端接类型 | Through Hole |
| 类型 | Breakaway |
| 产品种类 | Headers & Wire Housings |
| 配合柱长度 | 5.84 mm |
| 位置/触点数 | 1 |
| 商品名 | AMPMODU |
| 可燃性等级 | UL 94 V-0 |
| 触点电镀 | Gold |
| 联系人性别 | Pin (Male) |
| RoHS | RoHS Compliant |
| 安装方式 | Vertical |
| 引脚长度 | 2.79 mm |
| 系列 | AMPMODU MOD II |
| 行间距 | 2.54 mm |
| 连接器类型 | Header, Unshrouded, Breakaway |
| 间距 | 0.100" (2.54mm) |
| 排数 | 1 |
| 板上方成型高度 | 0.230" (5.84mm) |
| 位置数 | 25000, Cuttable |
| 端接 | Solder |
| 加载的针脚数 | All |
| 触头镀层 | Gold |
| 触头镀层厚度 | 30µin (0.76µm) |
| 装配类型 | Through Hole |
| 接触点类型 | Male Pin |
| 颜色 | Black |
| 系列 | AMPMODU, AMP |
| 端子接触部电镀厚度 (µin) | 30 |
| Centerline (Pitch) | 2.54 mm [ .1 in ] |
| 端子类型 | 插针 |
| 端子形状 | 直角 |
| 封装方法 | 卷 |
| 板支座 | 带有 |
| 端子基材 | 铜合金 |
| 行数 | 1 |
| 应力消除 | 不带 |
| PC 板端接方法 | 表面贴装, 通孔 |
| 键控 | 否 |
| Contact Current Rating (Max) (A) | 3 |
| UL 易燃性等级 | UL 94V-0 |
| Termination End Plating Thickness (µin) | 100 – 200 |
| 外形 | 标准 |
| 稳定剂 | Without |
| 接合对准 | 带有 |
| 介质耐压 | 750 V |
| 端子接触部电镀材料 | 金 |
| 壳体颜色 | 黑色 |
| 密封圈 | 不带 |
| 产品类型 | 连接器 |
| PCB 安装固定 | 不带 |
| 面板安装固定 | 不带 |
| PCB 安装方向 | 垂直 |
| 外壳材料 | 热塑性 |
| 端接柱体长度 | 2.79 mm [ .11 in ] |
| 焊尾端子电镀材料 | 镍打底镀锡铅 |
| 柱体尺寸 | .64 mm [ .025 in ] |
| PCB Mounting Style | Through Hole |
| 连接器种类 | 插头 |
| 封装数量 | 25000 |
| 行间距 | 2.54 mm [ .1 in ] |
| Termination End Plating Material | Tin |
| 连接器和端子端接到 | 印刷电路板 |
| 工组温度范围 (°C) | -65 – 105 |
| 已批准的标准 | CSA LR7189, UL E28476 |
| 接合柱长度 | 5.84 mm [ .23 in ] |
| 高速串行数据连接器 | 否 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
