te connectivity / amp

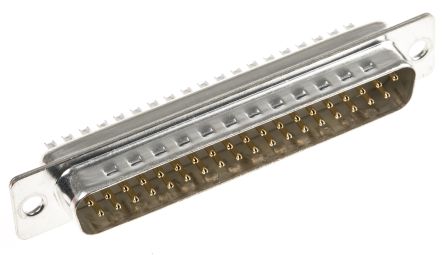

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | PIN |
| 间距 | 2.76 mm |
| 端接方式 | Solder Cup |
| 安装 | Panel Mount |
| 身体上的取向 | Straight |
| 标准包装 | Bulk |
| RoHS | RoHS Compliant |
| 工厂包装数量 | 60 |
| 联系方式 | With |
| 将可燃性等级 | UL 94V-0 |
| 外壳尺寸 | 4 |
| 配合连接器锁扣类型 | Mounting Holes |
| 位置数 | 37 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Hand solderable with lead free solder |
| 产品系列 | HD-20 (Solder Cup) |
| 端子尾部电镀 | Tin-Lead |
| 外壳材质 | Steel |
| 等级 | Standard |
| 产品类型 | Connector |
| 外壳电镀 | Tin |
| 触点尺寸 | 20 |
| 接地齿 | With |
| 触点区域镀层材料 | Nickel/Palladium/Gold |
| 插入材料 | Polyester GV |
| 接线方式 | Solder |
| 颜色 | Grey |
| 外壳类型 | Full Metal Shell |
| 线径规格（mm ²（AWG ） ） | 0.5 - 0.6 [20] |
| 触点类型 | Solder Cup |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | With |
| 触点材料 | Copper Alloy |
| 触点电镀 | Gold over Palladium over Nickel |
| 深度 | 16.69mm |
| 外形尺寸 | 69.7 x 12.93 x 16.69mm |
| 外壳材料 | Steel |
| 长度 | 69.7mm |
| 安装类型 | Panel Mount |
| 触点数 | 37 |
| 宽度 | 12.93mm |
| RoHS指令 | Compliant |
| 外壳尺寸，连接器布局 | 4 (DC, C) |
| 封装 | Bulk |
| 法兰特点 | Housing/Shell (Unthreaded) |
| 产品特点 | Grounding Indents |
| 连接器类型 | Plug, Male Pins |
| 外壳材料，表面处理 | Steel, Tin Plated |
| 触点表面涂层 | Gold |
| 工作温度 | -55°C ~ 125°C |
| 行数 | 2 |
| 端子 | Solder Cup |
| 额定电流 | 3A |
| 连接器类型 | D-Sub |
| A | 69.5 |
| C | 58.4 |
| B | 63.5 |
| 额定电流 | 5 A |
| 额定电压 | 125 |
| Manufacturer Article n° | V42254A1115C237 |
| Temperature range | -55...+125 °C |
| Requirement level | 2 (> 200 mating cycles) |
| Poles | 37 |
| Insulator material | PBT glass-fibre-reinforced |
| Contact material | CuNi+Au (hard gold-plated) |
| Combustibility class | UL 94 V-0 |
| Gender of contacts | Male |
| 触点数目 | 37 |
| 连接器类型 | 公插 |
| 主体向性 | 直 |
| 安装类型 | 面板安装 |
| 触点材料 | 铜合金 |
| 宽度 | 12.93mm |
| 外壳材料 | 钢 |
| 深度 | 16.69mm |
| 触点电镀 | 金镀钯镀镍 |
| 长度 | 69.7mm |
| 节距 | 2.76mm |
| 尺寸 | 69.7 x 12.93 x 16.69mm |
