te connectivity / p&b

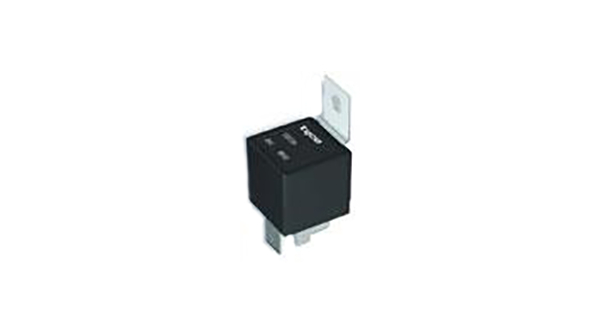

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Power Relay |
| 触点形式 | SPDT |
| 最大额定电流 | 120(NO)/45(NC) A |
| 直流线圈电压 | 12 V |
| 安装 | Plug-In |
| 线圈电流 | 133.3 mA |
| 线圈电阻 | 90 Ohm |
| 触点材料 | Silver |
| 工作温度 | -40 to 125 °C |
| 标准包装 | Bulk |
| 工作温度范围 | -40C to 125C |
| 吸合电压（最大值） | 7.2VDC |
| 引脚数 | 5 |
| 触点形式 | 1 Form C |
| 漏失电压（最小值） | 1.6VDC |
| 弧度硬化 | No |
| 端接类型 | 0.25Quick Connect |
| 安装风格 | Plug-In |
| 密封 | Unsealed |
| 封装/外壳 | Dust Cover |
| 产品长度（mm ） | 25.9 mm |
| 产品厚度（毫米） | 25.9 mm |
| 产品高度（mm ） | 24.9 mm |
| 线圈电压DC | 12V |
| 触点额定电流 | 120(NO)/45(NC) A |
| 继电器结构 | Non-Latching |
| 操作时间 | 7 ms |
| 线圈抑制二极管 | No |
| LED指示灯 | No |
| 推到测试按钮 | No |
| 漏失电压 | 1.6VDC |
| Dimensions L x W x H | 25.9 x 25.9 x 24.9 mm |
| Ucoil | 12 |
| Rcoil | 90 |
| 联系方式 | 1 change-over (CO) |
| Pcoil | 1.6 |
| Manufacturer Article n° | V23134A1052C643 |
| Switching voltage | 12 VDC |
| 测试电压 | 500 |
| Temperature range | -40...+125 °C |
| Switching current | 60 A |
| Contact material | Ag alloyed |
| 安装类型 | 插入式 |
| 端子类型 | 插入式，快速连接 |
| 端子极限短时电流 (A) | 240 |
| 高度 | 24.9 mm [ .98 in ] |
| 端子极限连续电流 (A) | 60 |
| 端子基材 | Ag 合金 |
| 长度 | 25.9 mm [ 1.02 in ] |
| 端子排列方式 | 1 Form C (CO) |
| 打开端子间绝缘初始电介质 (Vrms) | 500 |
| Current Rating (85°C) (A) | 60 |
| 环境温度（最大值） | 125 °C [ 257 °F ] |
| 端子极限关合电流 (A) | 120 |
| 安装支架 | 带有 |
| 额定电压 (VDC) | 12 |
| 端子开关负载（最小值） | 1000mA @ 5VDC |
| 幅のクラス (メカニカル) | 25 – 30 mm |
| 端子电流类 | 30 – 50 A |
| 环境保护类别 | RTI |
| 继电器类型 | 功率继电器 F4 |
| コイル/端子クラス間の絶縁初期耐圧 | 0 – 500 V |
| 長さのクラス (メカニカル) | 25 – 30 mm |
| 宽度 | 25.9 mm [ 1.02 in ] |
| 线圈励磁系统 | 单稳态，直流 |
| 额定线圈电压 (VDC) | 12 |
| 端子极限断开电流 (A) | 60 |
| Environmental Ambient Temperature Class | 105 – 125°C |
| 高さのクラス (メカニカル) | 20 – 25 mm |
| 线圈功率额定值（直流） (mW) | 1600 |
| 重量 | 35 g [ 1.2 oz ] |
| 线圈电阻 (Ω) | 90 |
| 端子/コイル間の絶縁初期耐圧 (Vrms) | 500 |
| 线圈功率额定值类 (W) | >1.5W |
