te connectivity / amp

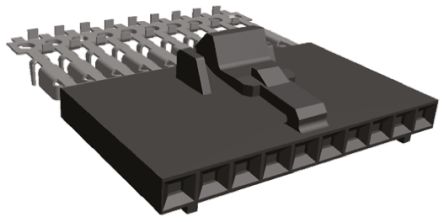

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | IDC Connector |
| 间距 | 2.54 mm |
| 行数 | 1 |
| 触点数 | 10 |
| 性别 | RCP |
| 触点电镀 | Gold Over Nickel |
| 端接方式 | IDT |
| 导线类型 | Discrete or Ribbon Cable |
| 产品特点 | Closed End |
| 安装类型 | Free Hanging (In-Line) |
| 电缆端接 | IDC |
| 连接器类型 | Receptacle |
| 触点表面涂层 | Gold |
| 封装 | Tube |
| 线规 | 22-26 AWG |
| 紧固型 | Latch Lock |
| 标准包装 | 22 |
| 触点类型 | Female Socket |
| Contact Finish Thickness | 15µin (0.38µm) |
| 位置数 | 10 |
| 颜色 | Black |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Straight |
| 适用于 | PCB Connector |
| 外壳材料 | Glass Fibre Reinforced Thermoplastic |
| 长度 | 2in |
| 系列 | MTE |
| 工厂包装数量 | 22 |
| 产品种类 | Headers & Wire Housings |
| 额定电流 | 3 A |
| 工作温度范围 | - 65 C to + 105 C |
| 端接类型 | Crimp |
| 联系人性别 | Socket (Female) |
| 安装风格 | Wire |
| 位置/触点数 | 10 |
| 商品名 | AMPMODU |
| 产品类型 | Headers |
| 行间距 | 2.54 mm |
| RoHS | RoHS Compliant |
| 触点材料 | Phosphor Bronze |
| 连接器类型 | Receptacle |
| 间距 | 0.100" (2.54mm) |
| 排数 | 1 |
| 位置数 | 10 |
| 电缆端接 | IDC |
| 特性 | Closed End |
| 紧固类型 | Latch Lock |
| 触头镀层 | Gold |
| 触头镀层厚度 | 15µin (0.38µm) |
| 装配类型 | Free Hanging (In-Line) |
| 接触点类型 | Female Socket |
| 线规 | 22-26 AWG |
| 电线类型 | Discrete or Ribbon Cable |
| 系列 | AMPMODU MTE, AMP |
| 系列号 | 5-103957 |
| 主体向性 | 直 |
| 最高工作温度 | +105°C |
| 安装类型 | 电缆安装 |
| 最低工作温度 | -65°C |
| 端接方法 | 压接 |
| 额定电流 | 3A |
| 外壳材料 | 玻璃纤维增强热塑塑料 |
| 触点材料 | 磷铜 |
| 行数 | 1 |
| 触点数目 | 10 |
| 触点电镀 | 金 |
| 节距 | 2.54mm |
| Centerline (Pitch) | 2.54 mm [ .1 in ] |
| 适用于 | 与接头配合 |
| 焊尾端子电镀材料 | 锡 |
| 线缆尺寸 (AWG) | 26 – 22 |
| 封装方法 | 管 |
| 绝缘电阻 (MΩ) | 5000 |
| 端子基材 | 磷青铜 |
| 绝缘直径 | 1.37 mm [ .054 in ] |
| 应力消除 | 带有 |
| 长度 | 50.8 mm [ 2 in ] |
| 接合对准类型 | 锁闩 |
| Contact Current Rating (Max) (A) | 3 |
| UL 易燃性等级 | UL 94V-0 |
| 线缆端接方法 | 刺破式压接 (IDC), 压接 |
| 接合对准 | 带有 |
| 接合连接器锁扣类型 | 锁闩, 锁闩 |
| 高度 | 5.08 mm [ .2 in ] |
| 介质耐压 | 600 VAC |
| 灼热丝额定值 | 标准部件 - 非辉光导线 |
| 壳体颜色 | 黑色 |
| 接合固定 | 带有 |
| 终端电阻 | 15 mΩ |
| 端子布局 | 同轴 |
| 产品类型 | 连接器 |
| 端子类型 | 插座 |
| PCB 安装固定 | 不带 |
| 面板安装固定 | 不带 |
| 工作电压 | 267 V |
| 线缆尺寸 (mm²) | .12 – .4 |
| 使用压力 | Standard |
| 锁型 | Latch |
| 接合固定类型 | 锁闩 |
| 连接器种类 | 母端 |
| 封装数量 | 22 |
| 行间距 | 2.54 mm [ .1 in ] |
| 注释 | 带状电缆带缺口把手 22-28 AWG, 气动终结器的最大绝缘直径为 1.14 [0.045]。 |
| 连接器和端子端接到 | 电线和电缆 |
| 工组温度范围 (°C) | -65 – 105 |
| 已批准的标准 | CSA LR7189, UL E28476 |
| 配合锁扣 | With |
