te connectivity / amp

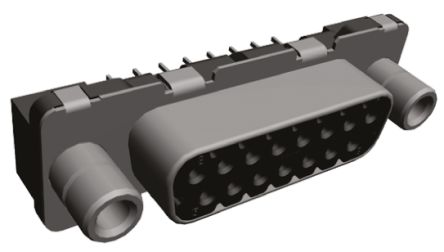

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | SKT |
| 间距 | 2.74 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 标准包装 | Bulk |
| RoHS | RoHS Compliant |
| 位置/触点数 | 15 |
| 安装风格 | Through Hole |
| 安装方式 | Vertical |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 系列 | HDP-20 |
| 外壳材质 | Steel |
| 外壳电镀 | Tin |
| 外壳尺寸 | 2 |
| PCB安装角度 | Vertical |
| 面板附件 | Without |
| 外壳材料 | Polyester GF |
| 母型螺钉锁材质 | Steel |
| 密封 | No |
| 配合连接器锁扣类型 | Threaded Insert, M3 |
| PCB安装方式 | Thru Hole |
| 位置数 | 15 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 颜色代码 | None |
| 端子尾部电镀 | Bright Tin-Lead |
| 品牌 | AMP |
| 接地母线 | Without |
| 母型螺钉锁电镀 | Tin |
| PCB Thickness (in (mm)) | 0.063 [1.60] |
| 批准标准 | DIN 41652 |
| 接地齿 | Without |
| 终止（焊接）长度（毫米） | 4.50 [0.177] |
| 触点区域镀层材料 | Gold (30) |
| PCB保持力的方法 | Boardlock(s) |
| 评论 | Connector has boardlocks which have to be clinched onto the PCB for a perfect g |
| 性能等级 | Level 2 |
| 产品系列 | HDP-20 |
| 颜色 | Black |
| 接地夹 | Without |
| 外壳类型 | Full Metal |
| PCB保持力特性 | Yes |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | With |
| 深度 | 12.4mm |
| 外形尺寸 | 39.2 x 12.1 x 12.4mm |
| 长度 | 39.2mm |
| 安装类型 | Through Hole |
| 触点数 | 15 |
| 宽度 | 12.1mm |
| RoHS指令 | Compliant |
| 端接类型 | Through Hole |
| 工作温度范围 | -55C to 105C |
| 弧度硬化 | No |
| 端口数 | 1 Port |
| 联系方式行数 | 2 |
| 插头/插座 | SKT |
| 额定电流 | 6/Contact A |
| 产品长度（mm ） | 39.2 mm |
| 产品厚度（毫米） | 12.4 mm |
| 产品高度（mm ） | 12.1 mm |
| 端子数 | 15 |
| 联系间距（mm） | 2.74 mm |
| 触点数目 | 15 |
| 连接器类型 | 母座 |
| 系列 | Amplimite HDP-20 |
| 主体向性 | 直 |
| 安装类型 | 通孔 |
| 触点材料 | 磷铜 |
| 安装硬件 | 板锁，M3 包容式螺钉锁 |
| 宽度 | 12.1mm |
| 外壳材料 | PET |
| 深度 | 12.4mm |
| 触点电镀 | 金镀镍 |
| 长度 | 39.2mm |
| 节距 | 2.74mm |
| 尺寸 | 39.2 x 12.1 x 12.4mm |
| 端子接触部电镀厚度 (µin) | 30 |
| 外壳尺寸 | 2 |
| 外壳电镀材料 | 锡 |
| PCB 安装固定类型 | 板锁 |
| 封装方法 | 托盘 |
| 屏蔽 | 否 |
| Centerline (Pitch) (mm) | 2.74 |
| 板锁电镀材料 | 锡 |
| 接地インデント | 不带 |
| 行数 | 2 |
| UL 易燃性等级 | UL 94V-0 |
| 颜色 | Black |
| 嵌合コネクタ ロック | 带有 |
| 塑料 | 否 |
| 已接地 | 否 |
| 端子接触部电镀材料 | 金 |
| 壳体颜色 | 黑色 |
| 板锁材料 | 磷青铜 |
| 接地クリップ | 不带 |
| 产品类型 | 连接器 |
| 密封性 | 否 |
| 認可規格 | DIN 41652 |
| PCB 安装固定 | 带有 |
| 面板安装固定 | 不带 |
| 安装孔直径 (mm) | 5 |
| 接地汇流条 | 不带 |
| 预装 | 是 |
| PCB 安装方向 | 垂直 |
| 端接柱体长度 | 3.2 mm [ .1259 in ] |
| 焊尾端子电镀材料 | 镍打底镀锡 |
| 性能レベル | 第 2 级 |
| 连接器种类 | 母端 |
| 基板 取り付けスタイル | 通孔 |
| 接合连接器锁扣类型 | 母端螺钉锁，M3 |
| 封装数量 | 45 |
| シェルのタイプ | 正面金属外壳 |
| PCB 厚度（建议） | 1.6 mm [ .063 in ] |
| 端子基材 | 磷青铜 |
| 连接器和端子端接到 | 印刷电路板 |
