TE Connectivity

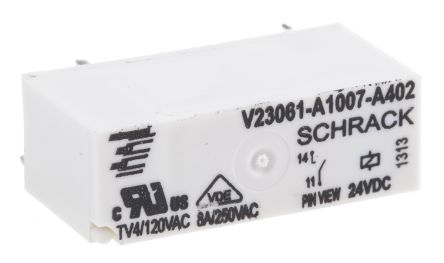

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 线圈电流 | 10.6mA |
| 线圈电压 | 24VDC |
| 开启电压（最大值） | 16.3 VDC |
| 产品特点 | Insulation - Class A, Sealed - Fully |
| 线圈类型 | Non Latching |
| 关闭电压（最小值） | 2.4 VDC |
| 线圈功率 | 254 mW |
| 触点形式 | SPST-NO (1 Form A) |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 400VAC - Max |
| 释放时间 | 5ms |
| 封装 | Bulk |
| 工作温度 | -40°C ~ 85°C |
| 操作时间 | 10ms |
| 触点额定值（电流） | 8A |
| 标准包装 | 20 |
| 安装类型 | Through Hole |
| 触点材料 | Silver Cadmium Oxide (AgCdO) |
| 线圈电阻 | 2.27 kOhms |
| 应用 | Power |
| 联系配置 | SPST-NO |
| 深度 | 10mm |
| 身高 | 15mm |
| 隔离线圈对触点 | 4000V rms |
| 长度 | 28.6mm |
| 最高工作温度 | +85°C |
| 最大开关电流AC | 8 A |
| 最大开关电源AC | 2000 VA |
| 最大开关电压AC | 400V ac |
| 最低工作温度 | -40°C |
| 终端类型 | Through Hole |
| RoHS指令 | Compliant |
| 工作温度范围 | -40C to 85C |
| 吸合电压（最大值） | 16.8VDC |
| 引脚数 | 4 |
| 漏失电压（最小值） | 2.4VDC |
| 弧度硬化 | No |
| 触点形式 | SPST-NO |
| 安装风格 | Through Hole |
| 类型 | Power Relay |
| 密封 | Wash Tight |
| 额定电压（VAC ） | 400V |
| 产品长度（mm ） | 28.6 mm |
| 产品厚度（毫米） | 10 mm |
| 产品高度（mm ） | 15 mm |
| 线圈电压DC | 24V |
| 触点额定电流 | 8 A |
| 继电器结构 | Non-Latching |
| 线圈抑制二极管 | No |
| LED指示灯 | No |
| 推到测试按钮 | No |
| 最大额定功率 | 2KVA |
| 漏失电压 | 2.4VDC |
| 外形尺寸 | see |
| 安装 | THT |
| Relay variant | miniature |
| Contact current max | 8A |
| AC contacts rating (at resistance load) | 8 A / 240 VAC |
| Relay type | electromagnetic |
| Operating temperature | -40...85°C |
| spg | 20 |
| Switched voltage | max 400V AC, max 300V DC |
| Contacts pitch | 5mm |
| Body dimensions | 28.6 x 10 x 15mm |
| Multiplicity | 1 |
| Contacts configuration | SPST-NO |
| Collective package [pcs] | 20 |
| Release time | 5ms |
| Gross weight | 0.01 kg |
| Contact material | AgCdO |
| Rated coil voltage | 24V DC |
| Output configuration | see |
| Relay series | V23061 |
| Coil power consumption | 254mW |
| Operate time | 10ms |
| 线圈电阻 | 2.27kΩ |
| DC contacts rating (at resistance load) | 8 A / 30 VDC |
| Dimensions L x W x H | 28.6 x 10 x 15 mm |
| Ucoil | 24 |
| Rcoil | 2270 |
| Switching voltage | 250 |
| 联系方式 | 1 make contact (NO) |
| Pcoil | 220 |
| Switching current | 8 Amax. |
| Manufacturer Article n° | V23061A1007A402 |
| Switching capacity | 2000 VA |
| 测试电压 | 4 |
| 间距 | 5 |
| Temperature range | -40...+85 °C |
| Protection rating | IP 67 |
| 线圈电阻 | 2.27 kΩ |
| 最大切换电流 交流 | 8 A |
| 线圈功率 | 254mW |
| Board Level Components | Y |
| 最大切换功率 交流 | 2 kVA |
| 最大工作温度 | +85°C |
| 线圈对触点绝缘 | 4kV rms |
| 端子类型 | 通孔 |
| 高度 | 15mm |
| 特殊功能 | 耐助焊剂 |
| 触点配置 | 单极常开 |
| 安装类型 | PCB（印刷电路板）安装 |
| 工作温度范围 | -40 → +85°C |
| 线圈电压 | 24 V 直流 |
| 最大切换电压 交流 | 400V 交流 |
| 触点材料 | 银合金 |
| 深度 | 10mm |
| 长度 | 28.6mm |
| 应用类型 | 电源 |
| 最小工作温度 | -40°C |
| 尺寸 | 28.6 x 10 x 15mm |
