te connectivity / raychem wire

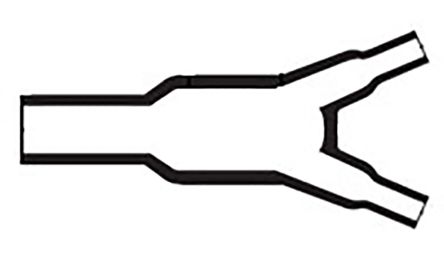

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Transition |
| 标准包装 | Bulk |
| 产品种类 | Cable Boots |
| RoHS | RoHS Compliant |
| 材质 | Polyolefin, Semi-Rigid Modified |
| 颜色 | Black |
| 封装 | Bulk |
| 零件号别名 | 823776-000 |
| 大已恢复长度 | 0.880" (22.4mm) |
| 小直径恢复 | 0.130" (3.3mm) |
| 小口径提供 | 0.260" (6.6mm) |
| 大口径恢复 | 0.240" (6.1mm) |
| 外壳尺寸 - 插件 | 12 |
| 小已恢复长度 | 0.760" (19.3mm) |
| 大口径提供 | 0.520" (13.2mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 系列 | 382A0 |
| 长度 | 22.4 mm |
| Brand/Series | 382A |
| 已合符的标准 | 符合 ELV，符合 RoHS |
| 系列 | 382A012 |
| 内径 次 | 6.6mm |
| 衬有胶粘剂 | 否 |
| 最高工作温度 | +135°C |
| 材料 | 聚烯烃 |
| 收缩直径 主 | 6.1mm |
| 收缩直径 次 | 3.3mm |
| 最低工作温度 | -55°C |
| 类型 | 转换 |
| 内径 主 | 13.2mm |
| 分接数目 | 2 |
| Inside Diameter Range (Body) | 6.1 – 13.2 mm [ .24 – .52 in ] |
| Inside Diameter Range (Leg 1) | 3.3 – 6.6 mm [ .13 – .26 in ] |
| Wire/Cable OD (mm) | 7, 8, 9 |
| Pliancy | Semi-Rigid |
| Number of Branches/Legs | 2 |
| 工作温度范围 | -55 – 135 °C [ -67 – 275 °F ] |
| Power Cable Accessory | No |
| 材料系统代码 | 10 |
| 粘合代码 | S1125 |
| Molded Part Shape | One to Two Cables, Y Shape |
| Wire/Cable Main Branch OD (mm) | 4, 4.5, 5 |
| 粘合剂类型 | 单独购买的粘合剂 |
| 产品类型 | 模制部件 |
| Fluid/Chemical Resistance | Occasional exposure to fluids |
| Wire/Cable Sm Branch OD (in) | .16, .18, .2 |
| Molded Part Type | Transition |
| Adhesive Options | S1125 Separate Adhesive |
| Wire/Cable Main Branch OD (in) | .16, .18, .2 |
| Transition Type | Y-Transition |
| 物料编码 | 3 |
| Inside Diameter Range (Leg 2) | 3.3 – 6.6 mm [ .13 – .26 in ] |
| Wire/Cable OD (in) | .28, .31, .35 |
| 尺寸代码 | 12 |
| Adhesive Pre-Coat | No |
| 注释 | 请联系 Raychem 以了解更多粘合剂和/或切断防护罩长度信息 |
| Special Requirements | Flame Retarded |
| 符合政府资质 | 否 |
| Wire/Cable Sm Branch OD (mm) | 4, 4.5, 5 |
