te connectivity / amp

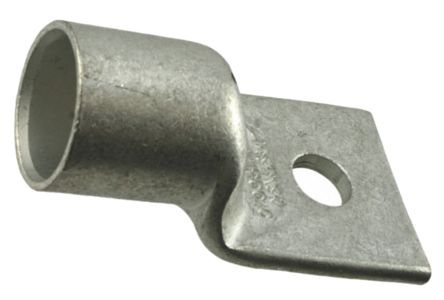

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Splice Terminal |
| 螺栓尺寸 | 12 mm |
| 标准包装 | Bulk |
| 产品种类 | Heavy Duty Power Connectors |
| RoHS | RoHS Compliant |
| 梭哈/标签大小 | 1/2 Stud |
| 片厚度 | 0.170" (4.32mm) |
| 安装类型 | Free Hanging (In-Line) |
| 线规 | 350 MCM (kcmil) |
| 触点表面涂层 | Tin |
| 长度 - 总体 | 2.790" (70.87mm) |
| 宽度 - 外边 | 1.510" (38.35mm) |
| 封装 | Bulk |
| 端子类型 | Single Stud Hole |
| 直径 - 套管外径 | 1.026" (26.06mm) |
| 直径 - 环ID | 0.515" (13.08mm) |
| 绝缘 | Non-Insulated |
| 端子 | Crimp, Barrel |
| 直径 - 套管内径 | 0.819" (20.80mm) |
| 终端类型 | Standard |
| 触点材料 | Copper |
| RoHS指令 | Lead free / RoHS Compliant |
| 安装方式 | Straight |
| 材质 | Copper |
| 产品 | Splices |
| 梭哈/标签大小 | 1/2 (M12) |
| 宽度 | 38.35 mm |
| 长度 | 70.87 mm |
| 触点电镀 | Tin |
| 系列 | 325905 |
| 总体长度 | 70.87mm |
| 厚度 | 4.32mm |
| 绝缘 | 非绝缘 |
| 触点材料 | 铜色 |
| 最大电线尺寸 mm2 | 177mm² |
| 触点电镀 | 锡 |
| 外环直径 | 38.35mm |
| 螺栓尺寸 | M12 (1/2) |
| 内环直径 | 13.08mm |
| 最小电线尺寸 mm2 | 177mm² |
| Wire/Cable Composition | Solid or Stranded |
| Stud Diameter (in) | .515 |
| Barrel Style | Standard |
| 总长 | 70.87 mm [ 2.79 in ] |
| 封装方法 | 盒 |
| 螺钉尺寸 | 2-Jan |
| Terminal Angle | Straight |
| 绝缘 | No |
| 军用部件级别 | II 级 |
| Barrel Inside Diameter | 20.8 mm [ .819 in ] |
| 电线尺寸 (CMA) | 325000 – 375000 |
| Insulated Wire Support | No |
| 电镀材料 | 铜, 锡 |
| 密封性 | 否 |
| 孔数 | 1 |
| Stud Diameter (mm) | 12.7, 13.08 |
| 工组温度范围 (°C) | -55 – 105 |
| 检查插槽 | 是 |
| Barrel Inside Diameter (Min) | 20.8 mm [ .819 in ] |
| Weight per Piece (g) | 85.275 |
| 端子方向 | 直式 |
| Wire Size (CMA) (kcmil) | 350 |
| 压线筒类型 | 闭式压线筒 |
| 封装数量 | 25 |
| 注释 | 符合 MIL-T-10727 的电沉积锡板。 |
| 符合政府资质 | 否 |
| 重型 | No |
| Tongue Thickness | 4.32 mm [ .17 in ] |
| 电镀厚度 | 3.81 µm [ 150 µin ] |
