te connectivity / amp

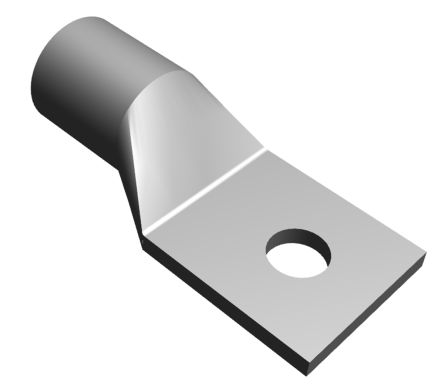

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Power Terminal |
| 螺栓尺寸 | 6.35 mm |
| 线径规格 | (1/0) AWG |
| 标准包装 | Bulk |
| 产品种类 | Heavy Duty Power Connectors |
| RoHS | RoHS Compliant |
| 系列 | AMPOWER |
| 产品类型 | Terminals |
| 位置/触点数 | 1 |
| 端接类型 | Crimp |
| 触点材料 | Copper |
| 触点电镀 | Tin |
| 胡德取向 | Straight |
| 外壳材料 | Copper |
| 插入/联系人性别 | Female |
| 封装 | Bulk |
| 工厂包装数量 | 50 |
| 线规范围 | 1/0 |
| 梭哈/标签大小 | 1/4 Stud |
| 片厚度 | 0.100" (2.54mm) |
| 安装类型 | Free Hanging (In-Line) |
| 线规 | 1/0 AWG |
| 触点表面涂层 | Tin |
| 长度 - 总体 | 1.970" (50.04mm) |
| 宽度 - 外边 | 0.870" (22.10mm) |
| 端子类型 | Single Stud Hole |
| 直径 - 套管外径 | 0.581" (14.76mm) |
| 直径 - 环ID | 0.265" (6.73mm) |
| 绝缘 | Non-Insulated |
| 端子 | Crimp, Barrel |
| 直径 - 套管内径 | 0.458" (11.63mm) |
| 终端类型 | Standard |
| RoHS指令 | Lead free / RoHS Compliant |
| 弧度硬化 | No |
| 颜色 | Not Required |
| 阀体材质 | Copper |
| 主体镀层 | Tin |
| 产品长度（mm ） | 50 mm |
| 产品厚度（毫米） | 22.1 mm |
| 系列 | 325301 |
| 总体长度 | 50mm |
| 厚度 | 2.5mm |
| 最大电线尺寸 AWG | 1/0AWG |
| 绝缘 | 非绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 1/0AWG |
| 最大电线尺寸 mm2 | 60.5mm² |
| 触点电镀 | 锡 |
| 外环直径 | 22.1mm |
| 螺栓尺寸 | M6 (1/4) |
| 内环直径 | 6.73mm |
| 最小电线尺寸 mm2 | 42.4mm² |
| Wire/Cable Composition | Stranded |
| Wire Size (AWG) | 1/0 |
| Barrel Style | Standard |
| 总长 | 50 mm [ 1.97 in ] |
| 封装方法 | 盒 |
| 螺钉尺寸 | M6 |
| Terminal Angle | Straight |
| 绝缘 | No |
| 军用部件级别 | II 级 |
| Barrel Inside Diameter | 11.63 mm [ .458 in ] |
| 电线尺寸 (CMA) | 83700 – 119500 |
| Insulated Wire Support | No |
| Wire Size (mm²) | 50 – 60 |
| 螺钉直径 | 6.73 mm [ .265 in ] |
| 电镀材料 | 铜, 锡 |
| 密封性 | 否 |
| 孔数 | 1 |
| 电镀厚度 | 3.81 µm [ 150 µin ] |
| 检查插槽 | 是 |
| Barrel Inside Diameter (Min) | 11.63 mm [ .458 in ] |
| Weight per Piece (g) | 19.593 |
| 端子方向 | 直式 |
| 重型 | No |
| 压线筒类型 | 闭式压线筒 |
| 封装数量 | 50 |
| 注释 | 符合 MIL-T-10727 的电沉积锡板。 |
| 符合政府资质 | 否 |
| 工组温度范围 (°C) | 170 |
| Tongue Thickness | 2.54 mm [ .1 in ] |
