te connectivity / amp

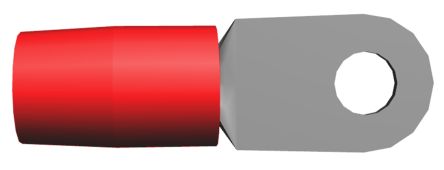

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Ring Tongue Terminal |
| 螺栓尺寸 | 7.93 mm |
| 线径规格 | 2 AWG |
| 标准包装 | Bulk |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Ring Terminals |
| 系列 | 324 |
| 线规 | 2 |
| 梭哈/标签大小 | 5/16 (M8) |
| 绝缘 | Insulated |
| 颜色 | Red |
| 性别 | Female |
| 触点电镀 | Tin |
| 绝缘材料 | Nylon |
| 材质 | Copper |
| 封装 | Bulk |
| 工厂包装数量 | 50 |
| 绝缘技术支持 | Insulation Support |
| 插座样式 | Straight |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 舌片材料厚度（毫米） | 1.52 [0.060] |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | AMP |
| Wire Range (mm (AWG)) | 34.00-35.00² [2] |
| 绝缘直径（毫米（ ） ） | 11.89 [.468] Max. |
| 体风格 | TERMINYL |
| 包装方式 | Loose Piece |
| 端子形状 | Ring Tongue |
| WireCable类型 | Regular Wire |
| 重型 | No |
| GovernmentIndustry资格 | No |
| 形状 | RING-047 |
| 螺钉直径（毫米） | 7.92 [0.312] |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 52,600 â 83,700 |
| 梭哈/标签大小 | 5/16 Stud |
| 长度 - 总体 | 2.063" (52.40mm) |
| 产品特点 | Serrated Termination |
| 安装类型 | Free Hanging (In-Line) |
| 绝缘直径 | 0.473" (12.01mm) |
| 宽度 - 外边 | 0.711" (18.06mm) |
| 厚度 | 0.057" (1.45mm) |
| 材料 - 绝缘体 | Polyamide (PA), Nylon |
| 端子 | Crimp |
| 触点表面涂层 | Tin |
| 终端类型 | Circular |
| 触点材料 | Copper |
| RoHS指令 | Lead free / RoHS Compliant |
| 外环直径 | 18.06mm |
| 系列 | 324112 |
| 总体长度 | 52.4mm |
| 绝缘材料 | 尼龙 |
| 最大电线尺寸 AWG | 2AWG |
| 绝缘 | 绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 2AWG |
| 最大电线尺寸 mm2 | 42.4mm² |
| 触点电镀 | 锡 |
| 颜色 | 红色 |
| 螺栓尺寸 | M8 (5/16) |
| 内环直径 | 8.33mm |
| 厚度 | 1.45mm |
| 最小电线尺寸 mm2 | 26.7mm² |
| Wire/Cable Composition | Stranded |
| Wire Size (AWG) | 2 |
| 端子类型 | 环形端子 |
| 总长 | 52.4 mm [ 2.063 in ] |
| Support Style | Insulation Support |
| 封装方法 | 活块 |
| 螺钉尺寸 | 5/16, M8 |
| Terminal Angle | Straight |
| 绝缘 | Yes |
| 压线筒类型 | 闭式压线筒 |
| 绝缘套管材料 | 尼龙 |
| 电线尺寸 (CMA) | 52600 – 83700 |
| Insulated Wire Support | Yes |
| Wire Size (mm²) | 26.7 – 42.4 |
| 螺钉直径 | 8.33 mm [ .328 in ] |
| 电镀材料 | 铜, 锡 |
| 密封性 | 否 |
| Barrel Color | Red |
| 孔数 | 1 |
| 检查插槽 | 否 |
| Barrel Inside Diameter (Min) | 11.88 mm [ .468 in ] |
| 线缆类型 | 常规导线 |
| Weight per Piece (g) | 11.301 |
| 端子方向 | 直式 |
| Shape Code | RING-047 |
| 电线绝缘直径（最大值） | 12.01 mm [ .473 in ] |
| 绝缘套管颜色 | 红色 |
| 封装数量 | 50 |
| 符合政府资质 | 否 |
| 工组温度范围 (°C) | 105 |
| Tongue Thickness | 1.52 mm [ .06 in ] |
