te connectivity / amp

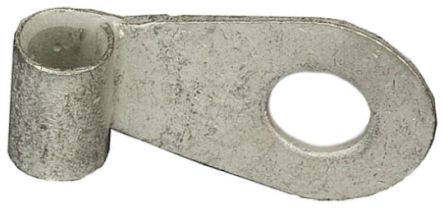

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Ring Tongue Terminal |
| 螺栓尺寸 | 6 mm |
| 线径规格 | 8 AWG |
| 标准包装 | Bulk |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Ring Terminals |
| 系列 | 322 |
| 线规 | 8 |
| 梭哈/标签大小 | 1/4 (M6) |
| 绝缘 | Not Insulated |
| 性别 | Female |
| 触点电镀 | Tin |
| 触点材料 | Copper |
| 材质 | Copper |
| 工作温度范围 | 338 C |
| 封装 | Bulk |
| 工厂包装数量 | 100 |
| Wire Range (mm AWG) | 8.00² [8] |
| 插座样式 | Flag |
| 绝缘技术支持 | Non-Insulation Support |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | AMP |
| High Temperature Rating (°C °F) | 170 [338] |
| 体风格 | SOLISTRAND |
| 包装方式 | Loose Piece |
| 端子形状 | Ring Tongue |
| 桶类型 | Closed Barrel |
| WireCable类型 | Regular Wire |
| GovernmentIndustry资格 | No |
| 重型 | No |
| 厚度（毫米（ ） ） | 0.99 [0.039] |
| 形状 | RING-091 |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 13,100 â 20,800 |
| 螺钉直径（毫米） | 6.73 [0.265] |
| 梭哈/标签大小 | 1/4 Stud |
| 长度 - 总体 | 1.130" (28.70mm) |
| 产品特点 | Brazed Seam, Serrated Termination |
| 安装类型 | Free Hanging (In-Line), Right Angle |
| 终端类型 | Circular |
| 宽度 - 外边 | 0.609" (15.47mm) |
| 厚度 | 0.039" (0.99mm) |
| 端子 | Crimp, Flag |
| 触点表面涂层 | Tin |
| 其他名称 | A28061 |
| RoHS指令 | Lead free / RoHS Compliant |
| 最大光束直径 | 4.57 mm |
| 系列 | Budget |
| 覆盖 | 无覆盖 |
| 总体长度 | 28.7mm |
| 厚度 | 0.98mm |
| 最大电线尺寸 AWG | 8AWG |
| 绝缘 | 非绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 8AWG |
| 最大电线尺寸 mm2 | 10.5mm² |
| 触点电镀 | 锡 |
| 外环直径 | 15.47mm |
| 螺栓尺寸 | M6 (1/4) |
| 内环直径 | 6.73mm |
| 最小电线尺寸 mm2 | 6.6mm² |
| Wire/Cable Composition | Solid or Stranded |
| Wire Size (AWG) | 8 |
| Barrel Style | Standard |
| 端子类型 | 环形端子 |
| 封装方法 | 盒 |
| 螺钉尺寸 | M6 |
| 高温等级 | 170 °C [ 338 °F ] |
| 绝缘 | No |
| 压线筒类型 | 闭式压线筒 |
| 电线尺寸 (CMA) | 13100 – 20800 |
| Insulated Wire Support | No |
| 电镀厚度 (µm) | 2.54 |
| Wire Size (mm²) | 6.64 – 10.54 |
| 螺钉直径 | 6.73 mm [ .265 in ] |
| 电镀材料 | 铜, 锡 |
| 密封性 | 否 |
| 材料厚度 | .99 mm [ .039 in ] |
| 孔数 | 1 |
| Barrel Inside Diameter (Min) | 4.57 mm [ .18 in ] |
| 线缆类型 | 常规导线 |
| Weight per Piece (g) | 4.953 |
| 总长 (mm) | 28.7 |
| 端子方向 | 标记 |
| Shape Code | RING-091 |
| 封装数量 | 100 |
| 符合政府资质 | 否 |
| 工组温度范围 (°C) | 170 |
| RESOURCE TYPE | LINK |
|---|---|
