te connectivity / amp

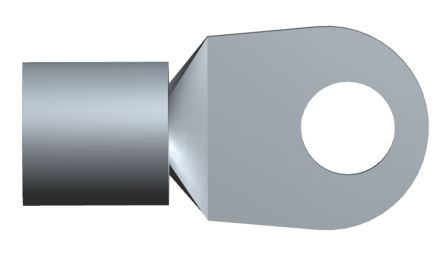

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Ring Tongue Terminal |
| 螺栓尺寸 | 11.11 mm |
| 线径规格 | (2/0) AWG |
| 标准包装 | Bulk |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Ring Terminals |
| 系列 | 321 |
| 线规 | 2/0 |
| 梭哈/标签大小 | 7/16 |
| 绝缘 | Not Insulated |
| 性别 | Female |
| 触点电镀 | Tin |
| 触点材料 | Copper |
| 材质 | Copper |
| 封装 | Bulk |
| 工厂包装数量 | 50 |
| 零件号别名 | MS20659-154 |
| Wire Range (mm AWG) | 67.00-70.00; [2/0] |
| 插座样式 | Straight |
| 绝缘技术支持 | Non-Insulation Support |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | AMP |
| 体风格 | SOLISTRAND |
| 等级 | 2 |
| GovernmentIndustry产品编号 | MS20659-154 |
| 包装方式 | Loose Piece |
| 端子形状 | Ring Tongue |
| 桶类型 | Closed Barrel |
| WireCable类型 | Regular Wire |
| GovernmentIndustry资格 | Yes |
| 重型 | No |
| 厚度（毫米（ ） ） | 2.03 [0.080] |
| 形状 | RING-049 |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 119,500 â 150,500 |
| 螺钉直径（毫米） | 11.51 [0.453] |
| 梭哈/标签大小 | 7/16 Stud |
| 长度 - 总体 | 1.930" (49.02mm) |
| 产品特点 | Brazed Seam |
| 安装类型 | Free Hanging (In-Line) |
| 宽度 - 外边 | 0.926" (23.52mm) |
| 厚度 | 0.080" (2.03mm) |
| 端子 | Crimp |
| 触点表面涂层 | Tin |
| 终端类型 | Circular |
| RoHS指令 | Lead free / RoHS Compliant |
| 最大光束直径 | 12.8 mm |
| 系列 | SOLISTRAND |
| 总体长度 | 49.73mm |
| 厚度 | 2.03mm |
| 最大电线尺寸 AWG | 2/0AWG |
| 绝缘 | 非绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 2/0AWG |
| 最大电线尺寸 mm2 | 76.3mm² |
| 触点电镀 | 锡 |
| 外环直径 | 23.52mm |
| 螺栓尺寸 | 7/16 |
| 内环直径 | 11.61mm |
| 最小电线尺寸 mm2 | 60.6mm² |
| Wire Size (AWG) | 2/0 |
| 端子类型 | 环形端子 |
| Support Style | Insulation Support |
| 封装方法 | 活块 |
| 螺钉尺寸 | 7/16 |
| 绝缘 | No |
| 军用部件级别 | II 级 |
| 压线筒类型 | 闭式压线筒 |
| 电线尺寸 (CMA) | 119500 – 150500 |
| Insulated Wire Support | No |
| 电镀厚度 (µm) | 2.54 |
| Wire Size (mm²) | 60.6 – 76.3 |
| 螺钉直径 | 11.51 mm [ .453 in ] |
| 电镀材料 | 铜, 锡 |
| 材料厚度 | 2.11 mm [ .083 in ] |
| 孔数 | 2 |
| Barrel Inside Diameter (Min) | 12.8 mm [ .504 in ] |
| 线缆类型 | 常规导线 |
| Weight per Piece (g) | 29.771 |
| 总长 (mm) | 49.73 |
| 端子方向 | 直式 |
| Shape Code | RING-049 |
| Barrel Inside Diameter (mm) | 12.8 |
| Underplating Material | Copper |
| 封装数量 | 50 |
| Aluminum Wire Size (mm²) | 67.4 |
| 符合政府资质 | 是 |
