te connectivity / amp

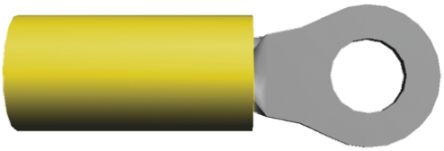

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Ring Tongue Terminal |
| 线径规格 | 22-26 AWG |
| 标准包装 | Bulk |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Ring Terminals |
| 系列 | 321 |
| 线规 | 26-22 |
| 梭哈/标签大小 | 0 |
| 绝缘 | Insulated |
| 颜色 | Yellow |
| 性别 | Female |
| 触点电镀 | Tin |
| 触点材料 | Copper |
| 绝缘材料 | Nylon |
| 长度 | 13.34 mm |
| 材质 | Copper |
| 封装 | Bulk |
| 工厂包装数量 | 1000 |
| 额定电压 | 300 VAC |
| 绝缘技术支持 | Insulation Support |
| 插座样式 | Straight |
| 螺钉直径（毫米（ ） ） | 3.51 [0.138] |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Tin |
| 品牌 | AMP |
| Wire Range (mm (AWG)) | 0.12-0.40² [26-22] |
| 绝缘直径（毫米（ ） ） | 2.08 [.082] Max. |
| 体风格 | PIDG |
| 电压（VAC ） | 300 |
| 舌片材料厚度（毫米（ ） ） | 0.51 [0.020] |
| 包装方式 | Loose Piece |
| 端子形状 | Ring Tongue |
| WireCable类型 | Regular Wire |
| 重型 | No |
| 螺栓尺寸 | 0 |
| GovernmentIndustry资格 | No |
| 形状 | RING-041 |
| RoHSELV符合记录 | Always was RoHS compliant |
| Wire Range (CMA) | 202 â 810 |
| 梭哈/标签大小 | 0 Stud |
| 长度 - 总体 | 0.525" (13.34mm) |
| 产品特点 | Serrated Termination |
| 安装类型 | Free Hanging (In-Line) |
| 绝缘直径 | 0.050" ~ 0.082" (1.27mm ~ 2.08mm) |
| 宽度 - 外边 | 0.140" (3.56mm) |
| 厚度 | 0.018" (0.46mm) |
| 材料 - 绝缘体 | Polyamide (PA), Nylon |
| 端子 | Crimp |
| 触点表面涂层 | Tin |
| 终端类型 | Circular |
| RoHS指令 | Lead free / RoHS Compliant |
| 安装方式 | Straight |
| 外环直径 | 3.56mm |
| 系列 | PIDG |
| 覆盖 | 无覆盖 |
| 总体长度 | 13.36mm |
| 绝缘材料 | 尼龙 |
| 最大电线尺寸 AWG | 22AWG |
| 绝缘 | 绝缘 |
| 触点材料 | 铜色 |
| 最小电线尺寸 AWG | 26AWG |
| 最大电线尺寸 mm2 | 0.4mm² |
| 触点电镀 | 锡 |
| 颜色 | 黄色 |
| 螺栓尺寸 | 1.68mm |
| 内环直径 | 1.7mm |
| 厚度 | 0.5mm |
| 最小电线尺寸 mm2 | 0.1mm² |
| Wire Size (AWG) | 26 – 22 |
| Barrel Style | Long |
| 端子类型 | 环形端子 |
| Barrel Inside Diameter (Min) (in) | .084 |
| Support Style | Insulation Support |
| 封装方法 | 盒 |
| 螺钉尺寸 | 0 |
| 绝缘 | Yes |
| 压线筒类型 | 闭式压线筒 |
| 电线尺寸 (CMA) | 202 – 810 |
| Insulated Wire Support | Yes |
| Wire Size (mm²) | .12 – .4 |
| 电压（最大值） (V) | 300 |
| 螺钉直径 | 3.51 mm [ .138 in ] |
| 电镀材料 | 铜, 锡 |
| 密封性 | 否 |
| Barrel Color | Yellow |
| 孔数 | 1 |
| 绝缘类型 | Pre-Insulated |
| 线缆类型 | 常规导线 |
| Weight per Piece (g) | .23 |
| 总长 (mm) | 13.36 |
| 端子方向 | 直式 |
| Shape Code | RING-041 |
| 电线绝缘直径（最大值） | 2.08 mm [ .082 in ] |
| 封装数量 | 1000 |
| 符合政府资质 | 否 |
| 工组温度范围 (°C) | -40 – 105 |
| Tongue Thickness | .5 mm [ .0197 in ] |
