te connectivity / amp

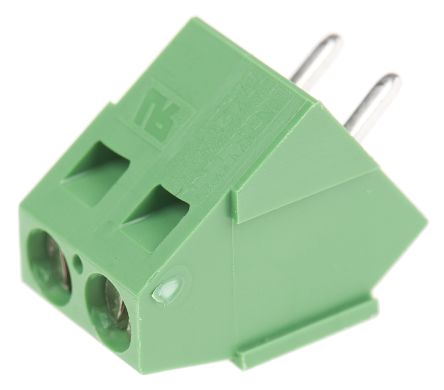

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Terminal Block |
| 触点数 | 2 |
| 间距 | 5.08 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 行数 | 1 |
| 外壳颜色 | Green |
| 线径规格 | 12-30 AWG |
| 标准包装 | Bulk |
| Wire Range (mm AWG) | 0.05-3.00 [30-12] |
| Wire Entry Diameter (Solid Wire) (mm²) | 0.03 â 2.50 |
| 外壳材料 | Polyamide 6.6 |
| 螺纹法兰 | Without |
| 螺丝规格 | M3 |
| 位置数 | 2 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 螺丝电镀 | Nickel |
| 间距（mm （中） ） | 5.08 [0.200] |
| 品牌 | Buchanan |
| 安装角度 | Vertical |
| 产品类型 | Connector |
| 电压（VAC ） | 300 |
| 可燃性等级 | UL 94V-0 |
| 侧面可堆叠 | No |
| 连接器类型 | Wire Receptacle |
| 堆叠级别 | Without |
| 触点区域镀层材料 | Tin |
| 印刷电路板尾部长度（毫米） | 3.80 [0.150] |
| 评论 | 15A Field Wiring |
| 联锁 | With |
| 导线入口角度 | 35° |
| 螺丝材质 | Brass |
| Wire Entry Diameter (Stranded Wire) (mm²) | 0.03 â 1.50 |
| RoHSELV符合记录 | Always was RoHS compliant |
| 闭尾 | Without |
| 触点材料 | Brass |
| 封装 | Bulk |
| 楼层数 | 1 |
| 安装类型 | Through Hole |
| 啮合定位 | 35° (145°) Angle with Board |
| 线规 | 12-30 AWG |
| 每一级的位置 | 2 |
| 夹钳材料 - 镀层 | Brass - Nickel Plated |
| 螺钉材料 - 镀层 | Brass - Nickel Plated |
| 电流 | 17.5A |
| 颜色 | Green |
| 螺纹 | M3 |
| 电压 | 300V |
| 导线端子 | Screw - Rising Cage Clamp |
| 转矩 - 螺钉 | 0.79 Nm (7.0 Lb-In) |
| 触点材料 - 镀层 | Brass - Tin Plated |
| 产品特点 | Interlocking (Side) |
| RoHS指令 | Lead free / RoHS Compliant |
| 颜色 | Green |
| 额定电流 | 17.5A |
| 深度 | 12.5mm |
| 长度 | 10.16mm |
| 额定电压 | 300 V ac |
| 宽度 | 15mm |
| 工厂包装数量 | 300 |
| 产品 | Fixed Terminal Blocks |
| 产品种类 | Fixed Terminal Blocks |
| 安装方式 | Vertical |
| 位置/触点数 | 2 |
| 线规范围 | 30-12 |
| 触点电镀 | Tin |
| 线规最大 | 12 |
| 线规最小 | 30 |
| 导线方向 | 35 deg |
| RoHS | RoHS Compliant By Exemption |
| 系列 | :- |
| Connector Mounting | :PCB |
| 节距 | :5.08mm |
| No. of Contacts | :2 |
| Wire Size AWG Min | :30AWG |
| Wire Size AWG Max | :12AWG |
| Weight (kg) | 0.01 |
| Tariff No. | 85444920 |
| Brand/Series | 282847 |
| Current,Rating | 17.5A |
| 电平 | SingleLevel |
| NumberofPoles | 2Poles |
| PinSpacing | 5.08mm |
| PrimaryType | PCB |
| 端子 | Screw |
| Voltage,Rating | 300 |
| WireEntry | 35deg |
| Wire,AWG | 30-12 |
