te connectivity / amp

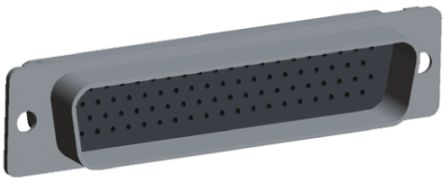

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 标准包装 | Bulk |
| 产品种类 | D-Sub High Density Connectors |
| RoHS | No |
| 位置/触点数 | 78 |
| 行数 | 4 |
| 安装风格 | Wire |
| 端接类型 | Crimp |
| 性别 | Male |
| 触点电镀 | Gold |
| 系列 | 90 |
| 外壳材质 | Steel |
| 外壳电镀 | Cadmium |
| 外壳尺寸 | 5 |
| 零件号别名 | M24308 M24308/4-268F |
| 密度 | High |
| 适用于 | Wire/Cable |
| 联系方式 | Crimp Snap-in |
| 连接器类型 | Plug |
| 位置数 | 78 |
| RoHSELV合规性 | Not ELV/RoHS compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C / Wave solder capable to 260°C / Wave solder capabl |
| 产品系列 | 90 |
| 接线方式WireCable | Crimp |
| 品牌 | AMP |
| 盲配合 | No |
| PowerSignalCoax组合 | No |
| 非磁性 | No |
| 后套环 | No |
| 产品类型 | Connector |
| GovernmentIndustry产品编号 | M24308/4-268F |
| 触点尺寸 | 22 |
| 固定夹材料 | Stainless Steel |
| 安装孔直径为8mm | 3.05 |
| 美国航空航天局任职资格 | No |
| 接受联系人性别 | Pin |
| 评论 | Size 22 pins supplied with plugs are loose piece. / "F" is stamped on connectors |
| 安装方式 | Mounting Holes |
| GovernmentIndustry资格 | Yes |
| 身体上的取向 | Straight |
| 深度 | 0.605in |
| 外形尺寸 | 2.635 x 0.375 x 0.605in |
| 外壳材料 | Steel |
| 长度 | 2.635in |
| 触点数 | 78 |
| 宽度 | 0.375in |
| RoHS指令 | Compliant |
| 弧度硬化 | No |
| 端口数 | 1 Port |
| 类型 | High Density D-Sub |
| 联系方式行数 | 2 |
| 插头/插座 | PL |
| 产品长度（mm ） | 66.93 mm |
| 产品厚度（毫米） | 15.37 mm |
| 产品高度（mm ） | 16.36 mm |
| 端子数 | 78 |
| 端接方式 | Crimp |
| 外壳颜色 | Black |
| 连接器类型 | :High Density D Sub |
| No. of Positions | :78 |
| 适用于 | :Size 22 Crimp Snap-in Contacts |
| Connector Shell Size | :5 |
| Connector Body Material | :Metal |
| Weight (kg) | 1 |
| Tariff No. | 85366910 |
| Angle | Straight |
| Brand/Series | 90 |
| NumberofContacts | 78 |
| NumberofRows | 4 |
| PrimaryType | D-Subminiature |
| 标准 | MIL-C-24308 |
| 端子 | Crimp |
| Wire,AWG | 22 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
