te connectivity / raychem wire

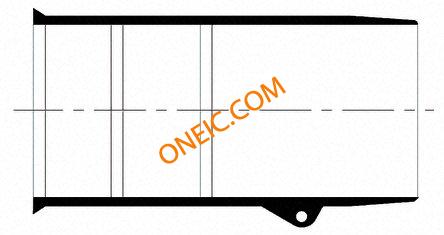

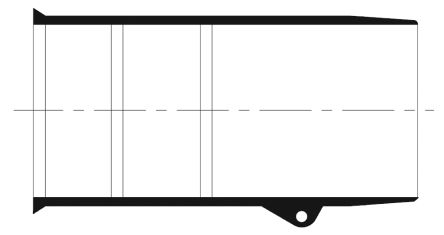

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Molded Boot |
| 家庭 | 202K1 |
| 标准包装 | Bulk |
| 产品种类 | Heat Shrink Tubing and Sleeves |
| RoHS | RoHS Compliant |
| 材质 | Polyolefin (PO) |
| 颜色 | Black |
| 最低收缩温度 | + 125 C |
| 恢复直径 | 18 mm, 7.1 mm |
| 长度 | 67 mm |
| 内径 | 31 mm, 31 mm |
| 耐化学性 | Yes |
| 产品特点 | High performance pre-coat adhesive, straight |
| 可燃性等级 | UL 224 |
| 最高温度 | + 135 C |
| 工作温度范围 | - 55 C to + 135 C |
| 零件号别名 | 809832-000 |
| 胶粘剂描述 | High Performance Pre-Coat Adhesive |
| Angle | Straight |
| 粘合代码 | 86 |
| 应用 | General Purpose |
| Operating Temperature (°C) | -55 â +120 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 品牌 | Raychem |
| Entry Size - Solid or Fixed Adapter | 6 |
| 产品类型 | Molded Boot |
| Entry Size - Spin Coupling Adapter | 8 â 10 |
| 姓 | 202K1 |
| 入口尺寸编织或磁力成型适配器 | 10, 11 |
| 物料编码 | 3 |
| 批准标准 | DEF Std 59-97 Issue 3 Type DA, MIL-I-81765/1 Class I, UL224 E85831 |
| 材料系统编码 | 10 |
| Cable Diameter Range (mm (in)) | 7.10 â 16.00 [0.280 â 0.630] |
| 胶粘剂预涂层 | With |
| 入口尺寸Tinel锁适配器 | 7, 8, 10 |
| RoHSELV符合记录 | Always was RoHS compliant |
| 尺寸 | 42 |
| 大已恢复长度 | 0.590" (15.1mm) |
| 小直径恢复 | 0.280" (7.1mm) |
| 小口径提供 | 0.710" (18.0mm) |
| 大口径恢复 | 0.710" (18.0mm) |
| 外壳尺寸 - 插件 | 42 |
| 小已恢复长度 | 0.669" (17.0mm) |
| 大口径提供 | 1.220" (31.0mm) |
| 其他名称 | 809832-000 |
| 总长恢复 | 1.850" (47.0mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 粘性内衬 | Yes |
| 内径主 | 31mm |
| 内径中学 | 31mm |
| 最高工作温度 | +120°C |
| 最低工作温度 | -55°C |
| 分组讨论数 | 1 |
| 收缩直径主 | 18mm |
| 缩水直径中学 | 7.1mm |
| 内径 次 | 31mm |
| 衬有胶粘剂 | 是 |
| 最高工作温度 | +105°C |
| 材料 | 改性聚烯烃 |
| 收缩直径 主 | 18mm |
| 收缩直径 次 | 7.1mm |
| 最低工作温度 | -30°C |
| 类型 | 直向电缆套管 |
| 内径 主 | 31mm |
| 分接数目 | 1 |
| Power Cable Accessory | No |
| 入口尺寸（编织或磁力成型适配器） | 10, 11 |
| Molded Part Type | Molded Boot |
| Wire/Cable Outside Diameter | .3 in, .31 in, .35 in, .39 in, .43 in, .433 in, .47 in, .55 in, 10 mm, 11 mm, 12 mm, 14 mm, 8 mm, 9 mm |
| 入口尺寸（实心或固定适配器） | 6 |
| Lipped | Yes |
| Adhesive Pre-Coat | Yes |
| 电缆直径范围 | 7.1 – 16 mm [ .28 – .63 in ] |
| Adhesive Options | /86 Precoat, -55 – 105°C (-67 – 221°F) |
| 符合政府资质 | 否 |
| 粘合剂类型 | 高性能预涂粘合剂 |
| 入口尺寸（Tinel-Lock 适配器） | 7, 8, 10 |
| 工作温度范围 (°C) | -55 – 105 |
| 材料系统代码 | 10 |
| 入口尺寸（自旋耦合适配器） | 8 – 10 |
| Fluid/Chemical Resistance | Suitable for occasional exposure to fluids |
