TE Connectivity

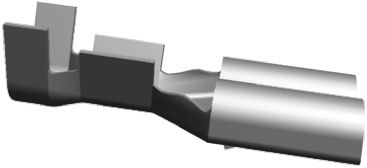

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 连接器类型 | Quick Disconnect Terminal |
| 性别 | Female |
| 长度 | 15mm |
| 系列 | .187 |
| 线径规格 | 1 → 2.5 mm |
| 标准包装 | 500 |
| RoHS指令 | RoHS Compliant Part |
| 连接器类型 | 快速断开终端, 母座 |
| 系列 | FASTIN-FASTON .187 |
| 绝缘材料 | 尼龙 |
| 最大电线尺寸 AWG | 13AWG |
| 绝缘 | 非绝缘 |
| 最小电线尺寸 AWG | 17AWG |
| 最大电线尺寸 mm2 | 2.5mm² |
| 长度 | 15mm |
| 接片尺寸 | 4.75 x 0.8mm |
| 最小电线尺寸 mm2 | 1mm² |
| Wire/Cable Composition | Stranded |
| Wire Size (AWG) | 17 – 13 |
| 接受的电线绝缘直径范围 | 3.05 – 3.81 mm [ .12 – .15 in ] |
| 接合固定类型 | 凹点 |
| 总长 | 15 mm [ .6 in ] |
| 封装方法 | 盒 |
| 端子基材 | 黄铜 |
| FASTON | Yes |
| 绝缘 | No |
| Wire Stop | No |
| Insulated Wire Support | Yes |
| Wire Size (mm²) | 1 – 2.5 |
| 工组温度范围 | -40 – 125 °C [ -40 – 257 °F ] |
| 行 | FASTON .187 |
| 端子类型 | 母端 |
| UL 等级 | 已获认证 |
| 断开类型 | 快速连接 |
| Connection Capacity | Single |
| 锁扣身高 | 1.2 mm [ .047 in ] |
| 线缆类型 | 分离式导线 |
| 公端宽度 | 4.75 mm [ .187 in ] |
| 桶类型 | Open |
| 电镀材料 | 锡 |
| 端子方向 | 直式 |
| 插入力 | 普通 |
| 电线绝缘直径（最大值） | 3.81 mm [ .15 in ] |
| 压接类型 | F-Crimp |
| Receptacle Stock Thickness | .3 mm [ .012 in ] |
| 封装数量 | 500 |
| 公端厚度 | .81 mm [ .032 in ] |
| 电镀厚度 | 1 – 3 µm [ 39.37 – 118.11 µin ] |
| Terminates To | Wire & Cable |
