te connectivity / amp

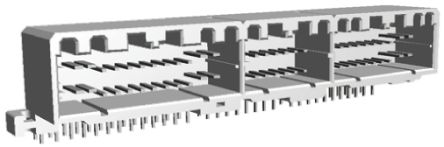

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Multilock Connector |
| 行数 | 2 |
| 触点数 | 64 |
| 性别 | RCP |
| 触点电镀 | Pre-Tin |
| 端接方式 | Solder |
| 标准包装 | Bulk |
| RoHS | RoHS Compliant |
| 位置/触点数 | 64 |
| 插入/联系人性别 | Female |
| 工厂包装数量 | 4 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C |
| 配合锁扣 | Without |
| 要终止 | Printed Circuit Board |
| PCB安装角度 | Right Angle |
| 配套连接器位置数 | 16, 22, 26 |
| 插座类型 | 040/070 Hybrid |
| 面板附件 | With |
| 键控 | No |
| 外壳材料 | PBT |
| 专有名称 | MULTILOCK |
| 外壳颜色 | White |
| 触点区域镀层材料 | Pre-Tin |
| 面板固定方法 | Mounting Ear |
| 产品类型 | Housing Assembly |
| RoHSELV符合记录 | Always was RoHS compliant |
| 位置数 | 64 |
| 触点材料 | Brass |
| 触点接合长度 | 0.280" (7.11mm) |
| 安装类型 | Through Hole, Right Angle |
| 颜色 | White |
| 连接器类型 | Receptacle |
| 触点表面涂层 | Tin |
| 封装 | Tube |
| 触点类型 | Tab |
| 端子 | Solder |
| 行间距 | 0.205" (5.20mm) |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Right Angle |
| 深度 | 25.8mm |
| 适用于 | Wire-to-Board Connector |
| 长度 | 117.8mm |
| 系列 | 178764 |
| 宽度 | 21.9mm |
| 标准包装 | 4 |
| 触点数目 | 64 |
| 连接器类型 | 母座 |
| 系列 | MULTILOCK 040/070 |
| 主体向性 | 直角 |
| 安装类型 | 通孔 |
| 使用于 | 线对板连接器 |
| 宽度 | 21.9mm |
| 外壳材料 | 聚碳酸酯 (PBT) |
| 行数 | 2 |
| 深度 | 25.8mm |
| 长度 | 117.8mm |
| Voltage Rating (Max) (VDC) | 12 |
| 工作温度（最大值） (°C) | 100, 105, 65, 70, 75, 80, 85, 90 |
| Circuit Application | Signal |
| 信号针数量 | 64 |
| PCB 安装固定类型 | 安装孔 |
| 屏蔽 | 否 |
| Centerline (Pitch) (mm) | 3, 3.5 |
| UL 易燃性等级 | UL 94-HB |
| 接触面电镀 | 锡 (Sn) |
| 片厚度 | .64 mm [ .025 in ] |
| Nominal Voltage Architecture (V) | 12 |
| 公端宽度 (in) | .039, .071 |
| 锁定接口 | 带有 |
| PCB极性结构 | Without |
| 封装数量 | 4 |
| 工组温度范围 | -30 – 105 °C [ -22 – 221 °F ] |
| 密封性 | 否 |
| 节数 | 3 |
| PCB 安装固定 | 带有 |
| 面板安装固定 | 不带 |
| 工作温度（最大值） (°F) | 149, 158, 167, 176, 185, 194, 212, 221 |
| 安装孔 | With |
| 端接方法 | 通孔 - 焊接 |
| Centerline (Pitch) (in) | .118, .138 |
| 颜色 | 白色 |
| Profile Height from PCB | 21.9 mm [ .862 in ] |
| 包装形式 | Tube |
| 混合头 | 是 |
| 公端宽度 (mm) | 1, 1.8 |
| 连接器和端子端接到 | 印刷电路板 |
| 工作电压 (VDC) | 12 |
| 安装方向 | 水平/90° |
| PCB 厚度（建议） (mm) | 1.6 |
