te connectivity / amp

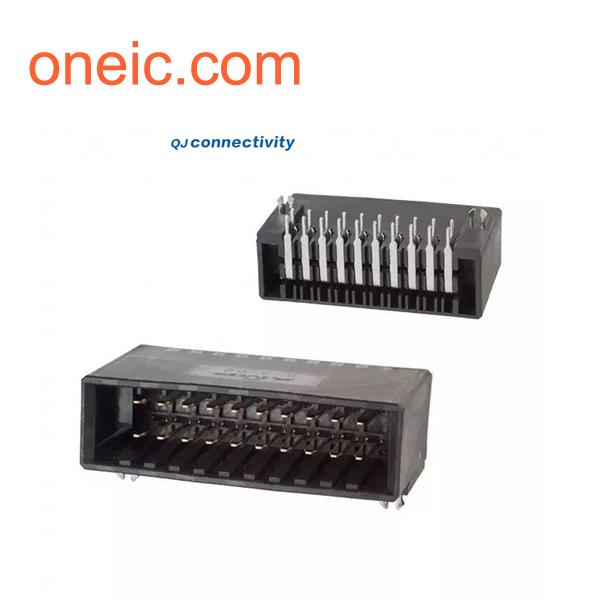

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Power |
| 性别 | M |
| 间距 | 3.81 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Right Angle |
| 标准包装 | Rail / Tube |
| PCB安装角度 | Right Angle |
| 外壳材料 | Nylon |
| PCB安装方式 | Thru Hole |
| 位置数 | 20 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 产品系列 | D-3100D |
| 行数 | 2 |
| 外壳颜色 | Black |
| 产品类型 | Header |
| 额定电压（VAC ） | 250 |
| 要终止 | Printed Circuit Board |
| 安装 | Board Mount |
| 包装方式 | Tube |
| 包装数量 | 10 |
| 键控 | No |
| 触点区域镀层材料 | Gold (15) |
| PCB保持力的方法 | Boardlock(s) |
| 壳体防火等级 | UL 94V-0 |
| 评论 | Solder tine section is 1.0 sq. |
| 端子终端电镀 | Gold over Nickel |
| PCB保持力特性 | Yes |
| 中心线矩阵（毫米（ ） ） | 3.81 x 3.81 [.150 x .150] |
| RoHSELV符合记录 | Converted to comply with RoHS directive |
| 触点材料 | Copper Alloy |
| 产品特点 | Board Lock |
| 安装类型 | Through Hole, Right Angle |
| 颜色 | Black |
| 连接器类型 | Header, Shrouded |
| 触点表面涂层 | Gold |
| 封装 | Bulk |
| 触点类型 | Male Pin |
| 端子 | Solder |
| Contact Finish Thickness | 15µin (0.38µm) |
| 行间距 | 0.200" (5.08mm) |
| 其他名称 | A29479 |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 10 |
| 产品种类 | Heavy Duty Power Connectors |
| 插入/联系人性别 | Male |
| 端接类型 | Solder Pin |
| 位置/触点数 | 20 |
| 触点电镀 | Gold |
| RoHS | RoHS Compliant |
| Electrical mounting | THT |
| 连接器 | socket |
| 额定电流 | 10A |
| Multiplicity | 2400 |
| Spatial orientation | angled 90° |
| Connector type | male |
| Gross weight | 1 g |
| Connector series | D-3100D |
| 接触镀层 | tinned |
| 额定电压 | 250V |
| 针数 | 20 |
| Contacts pitch | 3.81mm |
| Type of pin configuration | 2x10 |
| 连接器类型 | 公端 |
| Centerline (Pitch) (in) | .149 |
| 尾部电镀厚度 | 2 µm [ 78.74 µin ] |
| 端子类型 | 公端 |
| PCB 安装固定类型 | 固定支脚 |
| 封装方法 | 盒和管, 管 |
| 屏蔽 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 行数 | 2 |
| 应力消除 | 不带 |
| 选择性安装 | No |
| 长度 | 48.29 mm [ 1.9 in ] |
| PC 板端接方法 | 通孔 - 焊接 |
| Contact Current Rating (Max) (A) | 15 |
| UL 易燃性等级 | UL 94V-0 |
| 端子定位力 | 不带 |
| Connector System | 线到板 |
| 机构/标准 | CSA, UL |
| 接合对准 | 带有 |
| 工作电压 (VAC) | 250 |
| 适用于 | 母端护套 |
| 高度 | 14.43 mm [ .568 in ] |
| CSA 文件号 | LR7189 |
| 灼热丝额定值 | 标准部件 - 非辉光导线 |
| PCB极性结构 | Without |
| 端子种类 | 直角 |
| 脚镀层材料 | Tin |
| 头类型 | Shrouded |
| 端子布局 | 网络 |
| 工组温度范围 | -55 – 105 °C [ -67 – 221 °F ] |
| 产品类型 | 连接器 |
| 密封性 | 否 |
| Multiple Contact Types | Without |
| 接合对准类型 | 极化 |
| PCB 安装固定 | 带有 |
| UL 等级 | 获得认可 |
| 端子电镀材料 | 金 |
| 预装 | 是 |
| Shunts/Shorting Bars | Without |
| PCB 安装方向 | 直角 |
| UL 电压额定值 (VDC) | 250 |
| 外壳材料 | 聚酯 GF |
| 锁型 | Latch |
| 接合固定类型 | 锁闩 |
| CSA Rating | Certified |
| 经 VDE 测试 | 否 |
| 端子传导（典型值） | 信号（数据）, 电源 |
| Series Number | 3000 |
| 插入力 | 标准 |
| UL 文件号 | E28476 |
| Assembly Integration Feature | Without |
| 接合固定 | 带有 |
| 壳体颜色 | 黑色 |
| 有罩 | Yes |
| 封装数量 | 10 |
| 行间距 | 5.08 mm [ .2 in ] |
| 无卤素 | 是 |
| 连接器种类 | 插头 |
| PCB 厚度（建议） | 1.6 mm [ .063 in ] |
| 宽度 | 25.91 mm [ 1.02 in ] |
| 工作电压 (VDC) | 250 |
| 尾部长度 | 3.8 mm [ .149 in ] |
| UL 电压额定值 (VAC) | 250 |
| 整箱包装量 | 600.0 |
| 系列 | Dynamic 3000 Series@IND |
| 整箱包装重量 | 12.8 |
| 最小包装重量 | 2 |
| 产地 | 中国 |
| 品名 | 针座 |
| 单位 | PCS |
| 规格书 | 178308-2.pdf |
| 最低订货量 | 1 |
| 最小包装量 | 10 |
