te connectivity / amp

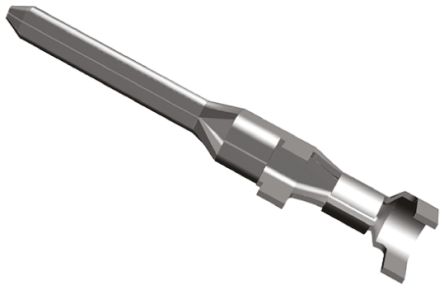

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 连接器类型 | Connector Power |
| 触点类型 | Signal |
| 触点材料 | Copper Alloy |
| 性别 | PIN |
| 端接方式 | Crimp |
| 标准包装 | Tape & Reel |
| 评论 | Compatible with all D-3000 Series Connectors. |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 端子终端电镀 | Gold over Nickel |
| 产品系列 | D-3 |
| Wire Range (mm AWG) | 0.20-0.60² [24-20] |
| 要终止 | Wire |
| 触点区域镀层材料 | Gold (15) |
| 包装方式 | Reel |
| 包装数量 | 3,500 |
| 线径规格标记 | M |
| 绝缘直径（毫米（ ） ） | 1.20-2.60 [.047-.102] |
| 插入力 | Standard |
| 产品类型 | Contact |
| RoHSELV符合记录 | Always was RoHS compliant |
| 线规 | 20-24 AWG |
| 触点表面涂层 | Gold |
| 封装 | Tape & Reel (TR) |
| 针脚或插座 | Pin |
| Contact Finish Thickness | 15µin (0.38µm) |
| 接触端子 | Crimp |
| RoHS指令 | Lead free / RoHS Compliant |
| 触点电镀 | Gold |
| 系列 | D-3 |
| 工厂包装数量 | 3500 |
| 端接类型 | Crimp |
| 产品种类 | Headers & Wire Housings |
| 联系人性别 | Pin (Male) |
| RoHS | RoHS Compliant |
| 连接器类型 | 公插 |
| 系列 | Dynamic 3000 |
| 最大电线尺寸 AWG | 20AWG |
| 触点材料 | 铜合金 |
| 端接方法 | 压接 |
| 最小电线尺寸 AWG | 24AWG |
| 最大电线尺寸 mm2 | 0.6mm² |
| 触点电镀 | 金 |
| 最小电线尺寸 mm2 | 0.2mm² |
| 适用于 | 母端（插座）端子 |
| 端子类型 | 公端 |
| 总长 | 25.3 mm [ .996 in ] |
| 封装方法 | 卷 |
| 端子基材 | 铜合金 |
| 灼热丝额定值 | 标准部件 - 非辉光导线 |
| Contact Current Rating (Max) (A) | 15 |
| 线缆尺寸 | .2 – .6 mm², 24 – 20 美国线规 |
| 线缆端接方法 | 压接 |
| Contact Retention Type | Locking Lance |
| 压线筒类型 | 开式压线筒 |
| 工作电压 (VAC) | 250, 600 |
| 端子接触部电镀材料 | 金 |
| Connector System | 线到线 |
| 端子接触部电镀厚度 | .38 µm [ 15 µin ] |
| 工组温度范围 | -55 – 105 °C [ -67 – 221 °F ] |
| 产品类型 | 接触件 |
| 端子定位力 | 带有 |
| 底板材料厚度 | 1.3 µm [ 51.18 µin ] |
| 接受电线绝缘直径范围 | 1.2 – 2.6 mm [ .047 – .102 in ] |
| 端子分类 | 信号, 电源 |
| 线缆类型 | 分离式导线, 绞线 |
| 底板材料 | Nickel |
| 封装数量 | 3500 |
| 连接器和端子端接到 | 电线和电缆 |
| 工作电压 (VDC) | 250, 600 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
