TE Connectivity

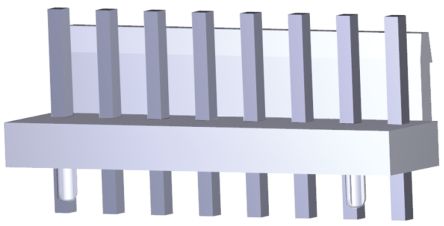

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 触点接合长度 | 0.303" (7.70mm) |
| 产品特点 | Board Guide |
| 安装类型 | Through Hole |
| 颜色 | Natural |
| 标准包装 | 1,000 |
| 连接器类型 | Header, Unshrouded |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 行数 | 1 |
| 位置数 | 2 |
| 间距 | 0.156" (3.96mm) |
| 触点类型 | Male Pin |
| 端子 | Solder |
| Contact Finish Thickness | 120µin (3.05µm) |
| 其他名称 | A108467 |
| 加载位置的数目 | All |
| 触点形式 | Power |
| 额定电流 | 7.5 A |
| 工作温度范围 | - 25 C to + 105 C |
| 额定电压 | 250 VAC |
| 端接类型 | Through Hole |
| 联系人性别 | Pin (Male) |
| 外壳材料 | Nylon |
| 位置/触点数 | 2 |
| 触点电镀 | Tin |
| 产品类型 | Connectors |
| 触点材料 | Brass |
| RoHS指令 | Lead free / RoHS Compliant |
| 系列 | Economy Power |
| 主体向性 | 直 |
| 覆盖 | 无覆盖 |
| 安装类型 | 通孔 |
| 触点材料 | 黄铜 |
| 端接方法 | 焊接 |
| 额定电流 | 7.5A |
| 行数 | 1 |
| 触点数目 | 2 |
| 类型 | 线对板 |
| 额定电压 | 250 V 交流 |
| 节距 | 3.96mm |
| 端子保持力 | Without |
| Centerline (Pitch) | 3.96 mm [ .156 in ] |
| 适用于 | 母端组件 |
| Circuit Application | Power |
| 接合固定类型 | 锁闩 |
| 端子端接区域电镀厚度 (µin) | 31.49, 80 |
| 封装方法 | 袋 |
| Termination Post/Tail Length | 3.7 mm [ .146 in ] |
| 应力消除 | 不带 |
| 选择性安装 | No |
| 长度 | 7.86 mm [ .3094 in ] |
| PC 板端接方法 | 通孔 - 焊接 |
| UL 防火等级 | UL 94V-0 |
| Contact Current Rating (Max) (A) | 8 |
| 壳体类型 | 插头 |
| Connector System | 线到板 |
| 接合对准 | 带有 |
| 电源针数量 | 2 |
| 工作电压 (VAC) | 250 |
| 高度 | 10.9 mm [ .4291 in ] |
| 灼热丝额定值 | 标准件 - 非灼热丝 |
| PCB极性结构 | Without |
| 接合固定 | 带有 |
| 头类型 | Unshrouded |
| PCB 安装角度 | 垂直 |
| 端子布局 | 直插式 |
| 工组温度范围 | -25 – 105 °C [ -13 – 221 °F ] |
| 产品类型 | 公端 |
| 端子接触部位电镀厚度 | 118 µm [ 3 µin ] |
| 接合对准类型 | 极化片 |
| 端子端接区域电镀厚度 (µm) | .8, 2 |
| PCB 安装固定 | 带有 |
| 端子类型 | 公端 |
| 宽度 | 8.2 mm [ .323 in ] |
| 外壳材料 | 尼龙 66, 尼龙 66 |
| Sealed Condition | Not Sealed |
| 端子端接区域电镀材料 | 锡 |
| 端子接触部电镀材料 | 锡 |
| Backwall/Post Interruptions | Without |
| 封装数量 | 1000 |
| PCB 厚度（建议） | .063 mm [ 1.6 in ] |
| 端子基材 | 黄铜 |
| 连接器和端子端接到 | 印刷电路板 |
| 接合柱长度 | 7.7 mm [ .303 in ] |
