te connectivity / amp

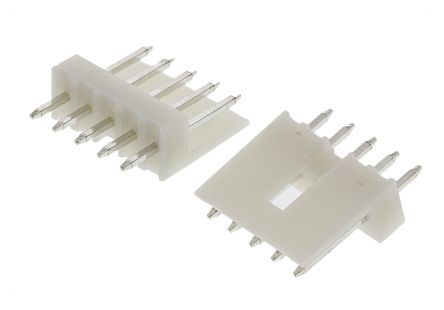

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Wire to Board |
| 间距 | 2.5 mm |
| 行数 | 1 |
| 触点数 | 5 |
| 性别 | HDR |
| 触点电镀 | Tin Over Copper |
| 端接方式 | Solder |
| 标准包装 | Bulk |
| PCB厚度（毫米（ ） ） | 1.60 [0.063] |
| PCB安装角度 | Vertical |
| 外壳材料 | Nylon |
| 位置数 | 5 |
| 简介 | Low, Standard |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 间距（mm （中） ） | 2.50 [0.098] |
| 端子尾部电镀 | Tin over Copper |
| 外壳颜色 | Natural |
| 产品类型 | Connector |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 极化 | No |
| 要终止 | Printed Circuit Board |
| CSA认证 | Yes |
| 包装方式 | Bag |
| 电路 | Standard |
| 触点区域镀层材料 | Tin over Copper |
| 壳体防火等级 | UL 94V-0 |
| 交配型 | Header |
| 应聘职位数 | 5 |
| UL认证 | Yes |
| 面板附件 | Without |
| PCB保持力特性 | No |
| RoHSELV符合记录 | Converted to comply with RoHS directive |
| 触点材料 | Brass |
| 触点接合长度 | 0.295" (7.49mm) |
| 安装类型 | Through Hole |
| 颜色 | Natural |
| 连接器类型 | Header, Unshrouded |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 触点类型 | Male Pin |
| 端子 | Solder |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Straight |
| 系列 | EI |
| 额定电压 | 250 V ac, 350 V dc |
| 工厂包装数量 | 500 |
| 安装方式 | Vertical |
| 配合柱长度 | 7.49 mm |
| 端接类型 | Through Hole |
| 联系人性别 | Pin (Male) |
| 位置/触点数 | 5 |
| RoHS | RoHS Compliant |
| 安装风格 | Through Hole |
| 联系方式行数 | 1 |
| 产品长度（mm ） | 12.5 mm |
| 产品厚度（毫米） | 4.9 mm |
| 产品高度（mm ） | 10.4 mm |
| 额定电压最大 | 350VDC/250VAC |
| 间距（mm） | 2.5 mm |
| Brand/Series | EISeries |
| NumberofContacts | 5 |
| PrimaryType | WiretoBoard |
| 系列 | EI |
| 主体向性 | 直 |
| 覆盖 | 无覆盖 |
| 安装类型 | 通孔 |
| 触点材料 | 黄铜 |
| 端接方法 | 焊接 |
| 行数 | 1 |
| 触点数目 | 5 |
| 类型 | 线到板 |
| 额定电压 | 250 V 交流，350 V 直流 |
| 节距 | 2.5mm |
| 连接器类型 | 头 |
| Centerline (Pitch) | 2.5 mm [ .098 in ] |
| 适用于 | 母端组件 |
| 已应用位置数量 | 5 |
| 拾取和放置盖 | Without |
| 封装方法 | 袋/盒 |
| 端子基材 | 黄铜 |
| 应力消除 | 不带 |
| 长度 | 12.5 mm [ .492 in ] |
| 接合对准类型 | 极化 |
| Contact Current Rating (Max) (A) | 3.5 |
| UL 易燃性等级 | UL 94V-0 |
| 端子定位力 | 不带 |
| PCB极性结构 | Without |
| 外形 | 低, 标准 |
| 接合对准 | 带有 |
| 工作电压 (VAC) | 250 |
| 线缆尺寸 (CMA) | 159.8 – 642.4 |
| 高度 | 10.4 mm [ .409 in ] |
| 端子接触部电镀材料 | 镀锡铜 |
| 壳体颜色 | 自然 |
| 脚镀层材料 | Tin |
| 头类型 | Shrouded |
| 产品类型 | 连接器 |
| 获得 CSA 认证 | 是 |
| 联系形状 | Square |
| 端子端接区域电镀厚度 (µm) | .8 |
| PCB 安装固定 | 不带 |
| 端子类型 | 插针 |
| 面板安装固定 | 不带 |
| 线缆尺寸 (AWG) | 28 – 22 |
| 线缆尺寸 (mm²) | .08 – .33 |
| PCB 安装方向 | 垂直 |
| 外壳材料 | 6/6 尼龙 |
| 接合固定类型 | 极性定位锁定 |
| 端子端接区域电镀材料 | 锡 |
| 机构/标准 | UL |
| PCB Mounting Style | Through Hole |
| 焊尾端子电镀材料 | 镀锡铜 |
| 连接器种类 | 插头 |
| Backwall/Post Interruptions | Without |
| 封装数量 | 500 |
| PCB 厚度（建议） | 1.6 mm [ .063 in ] |
| 连接器和端子端接到 | 印刷电路板 |
| 工组温度范围 (°C) | -20 – 95 |
| 尾部长度 | 3.6 mm [ .142 in ] |
| 接合柱长度 | 7.5 mm [ .295 in ] |
| 接合固定 | 带有 |
