te connectivity / amp

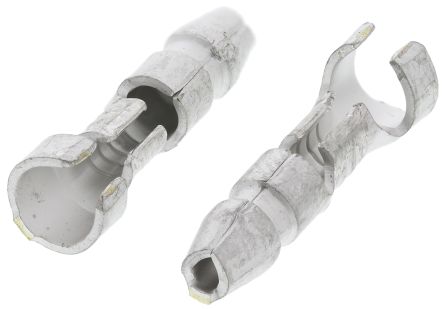

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Shur-Plug |
| 性别 | PL |
| 线径规格 | 14-20 AWG |
| 标准包装 | Bulk |
| RoHS | RoHS Compliant |
| 产品 | Shur Plugs |
| 工厂包装数量 | 1000 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Pre-Tin |
| 材质 | Brass |
| 包装方式 | Loose Piece |
| Insulation Diameter (mm in) | 2.49-3.81 [.098-.150] |
| 引脚尺寸（毫米） | 3.56 [0.140] |
| Wire Range (mm (AWG)) | 0.50-2.00² [20-14] |
| 绝缘技术支持 | Insulation Support |
| WireCable类型 | Regular Wire |
| 产品线 | SHUR-PLUG |
| 产品类型 | Pin |
| RoHSELV符合记录 | Always was RoHS compliant |
| 长度 - 桶状 | 0.287" (7.30mm) |
| 直径 - 桶状 | 0.140" (3.56mm) |
| 长度 - 总体 | 0.669" (16.99mm) |
| 线规 | 14-20 AWG |
| 端子材料 | Brass |
| 绝缘直径 | 0.087" ~ 0.122" (2.21mm ~ 3.10mm) |
| 终端表面处理 | Tin |
| 封装 | Bulk |
| 绝缘 | Non-Insulated |
| 端子 | Crimp |
| 终端类型 | Male, Pin (Plug) |
| RoHS指令 | Lead free / RoHS Compliant |
| 子弹直径 | 3.5mm |
| 触点材料 | Brass |
| 触点电镀 | Tin |
| 总长 | 17mm |
| 系列 | 170020 |
| 有罩 | Unshrouded |
| AWG | 20-14 |
| Brand/Series | Shur-Plug |
| Material,Contact | Brass |
| Material,ContactPlating | Tin |
| PrimaryType | Contact |
| 连接器类型 | 公插 |
| 覆盖 | 无覆盖 |
| 总体长度 | 17mm |
| 最大电线尺寸 AWG | 14AWG |
| 绝缘 | 非绝缘 |
| 触点材料 | 黄铜 |
| 最小电线尺寸 AWG | 20AWG |
| 插塞接头直径 | 3.5mm |
| 最大电线尺寸 mm2 | 2.27mm² |
| 触点电镀 | 锡 |
| 最小电线尺寸 mm2 | 0.5mm² |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
